SICK WTB4S - Hinweise zum Anschluss

Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Hinweise zum Anschluss
Betrieb im Standard-I/O-Modus:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen. Per IODD /
Funktionsblock im Master oder in der Steuerung integrieren. Am Sensor blinkt die
grüne LED. IODD und Funktionsblock stehen auf www.sick.com unter der Artikelnum‐
mer zum Download bereit.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•
BN = braun
•
WH = weiß
•
BU = blau
•
BK = schwarz
•
Q/Q = Digitalausgang
•
C = IO-Link
•
MF = Mulitfunktionsein-/ausgang
•
L+ = Versorgungsspannung (U
V
)
•
M = Masse
DC: 10 ... 30 V DC, siehe "Technische Daten", Seite 20

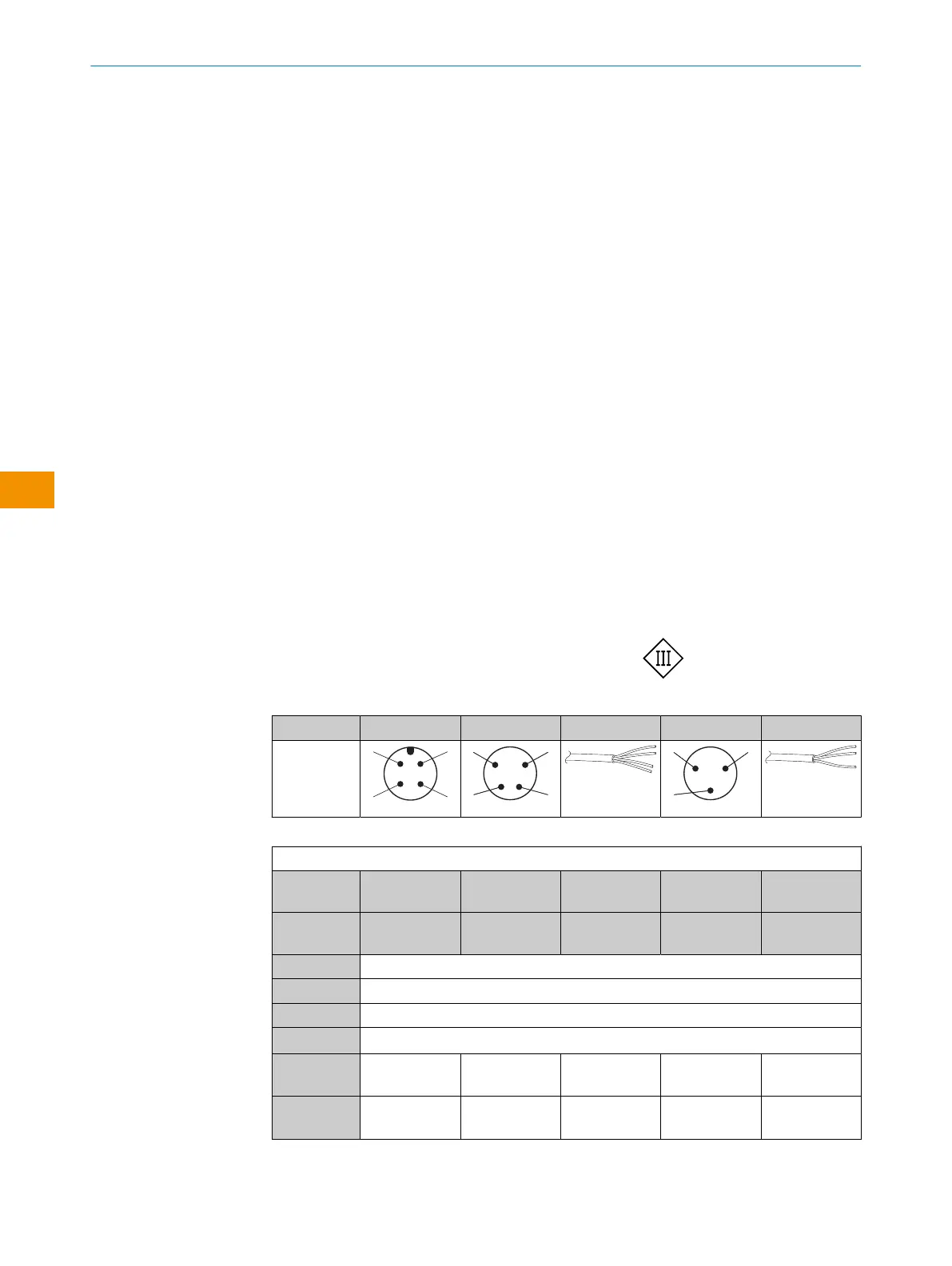

Tabelle 2: Elektrischer Anschluss
WTB4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0.14mm
2
AWG26
4
3 1
0.14mm
2
AWG26
Tabelle 3: DC
WTB4Sx-xxXXXxxxA00
Push-pull 161 162 16A 16N 16xxxxA01-
A99
PNP 861 862 86A 86N 86xxxxA01-
A99
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK Q
L1
/C
De-
fault: MF
Q
Q keine Funktion keine Funktion www.sick.com
8022709
De-
fault: Q
L1
(C)
Q
Q
Q
Q
www.sick.com
8022709
