O SICK Product ID é mostrado como texto e código QR na placa de identificação e/ou
na embalagem.

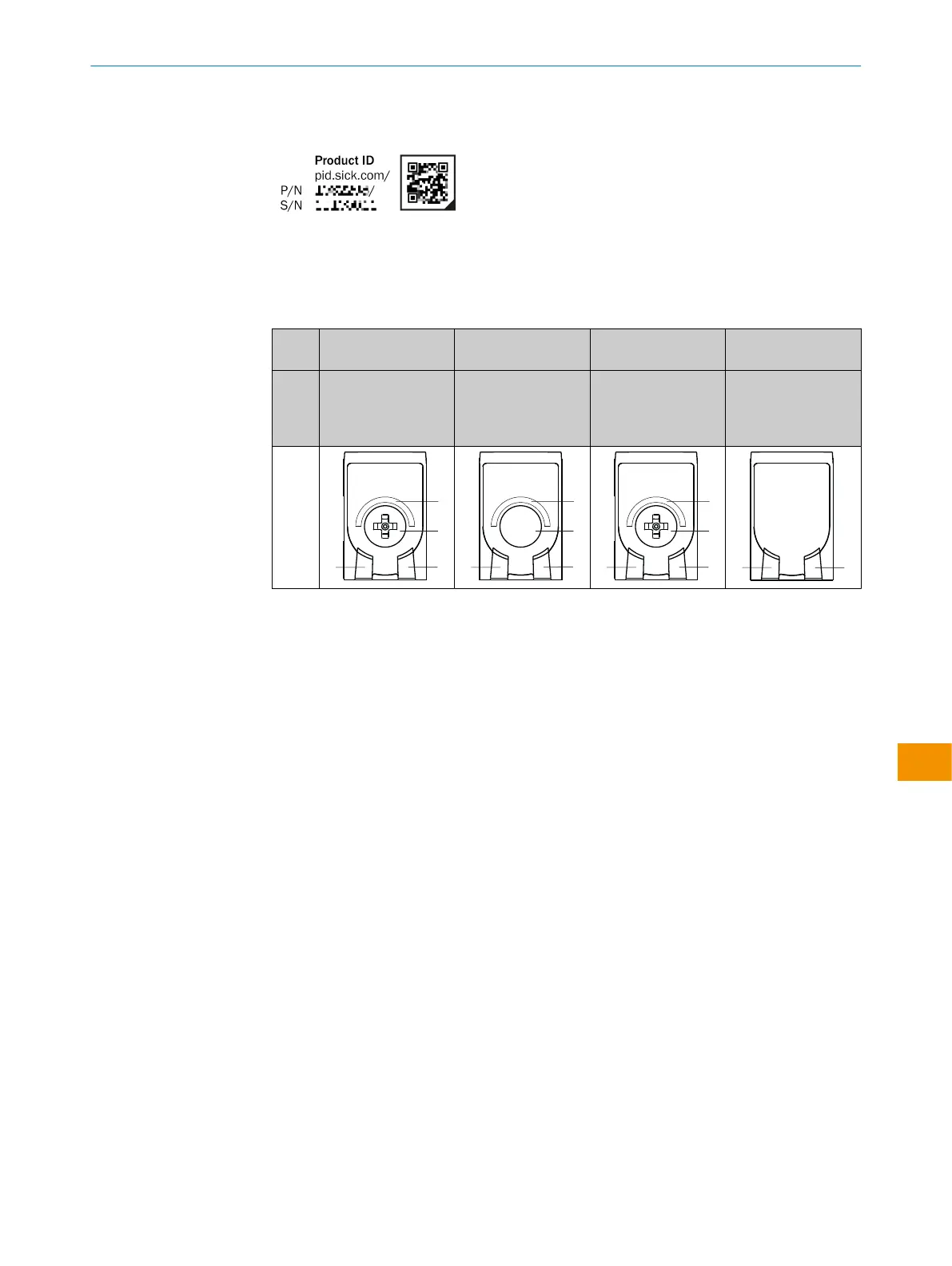

Figura 1: SICK Product ID
3.2 Elementos de comando e indicação
Tabela 1: Elementos de comando e indicação
WTB4
Sx-
xxxxxx20 xxxxxx30 xxxxxx10 xxxxxxA0
elemento de pres‐
são e giro
Tecla Teach-In Potenciômetro Configuração pré-
-definida –
Nenhuma opção de
configuração
3
1
2
4
3
1
2
4
3
1
2
4
1
2
1
LED verde: tensão de alimentação ativa
2
LED amarelo: status recepção luminosa
3
Elemento de pressão e giro/potenciômetro/tecla teach: ajuste da distância de comutação
4
BluePilot azul: indicação da distância de comutação
3.3 Interface de comunicação IO-Link
O produto tem a interface de comunicação IO-Link.
A comunicação IO-Link é um sistema de comunicação do Master-Device.
O produto pode ser operado no modo I/O padrão (SIO) ou no modo IO-Link (IOL). Todas
as funções de automação e os outros ajustes de parâmetros têm efeito na operação
IO-Link e na operação I/O padrão.
As seguintes funções são suportadas pela interface de comunicação padrão IO-Link:
•
Configurações flexíveis do sensor
•
Transmissão digital dos sinais do sensor para o IO-Link Master
•
Visualização e parametrização do sensor
•
Diagnóstico/Condition Monitoring
•
Identificação do dispositivo
•
Substituição fácil do equipamento
•
Eventos
Uma descrição detalhada das funções ajustáveis e dos índices associados pode ser
encontrada nas informações técnicas “Descrição do IO-Link”: Informações técnicas:
sensores fotoelétricos, SICK Smart Sensors/IO-Link.
