SICK WTB4S - Plans Cotés

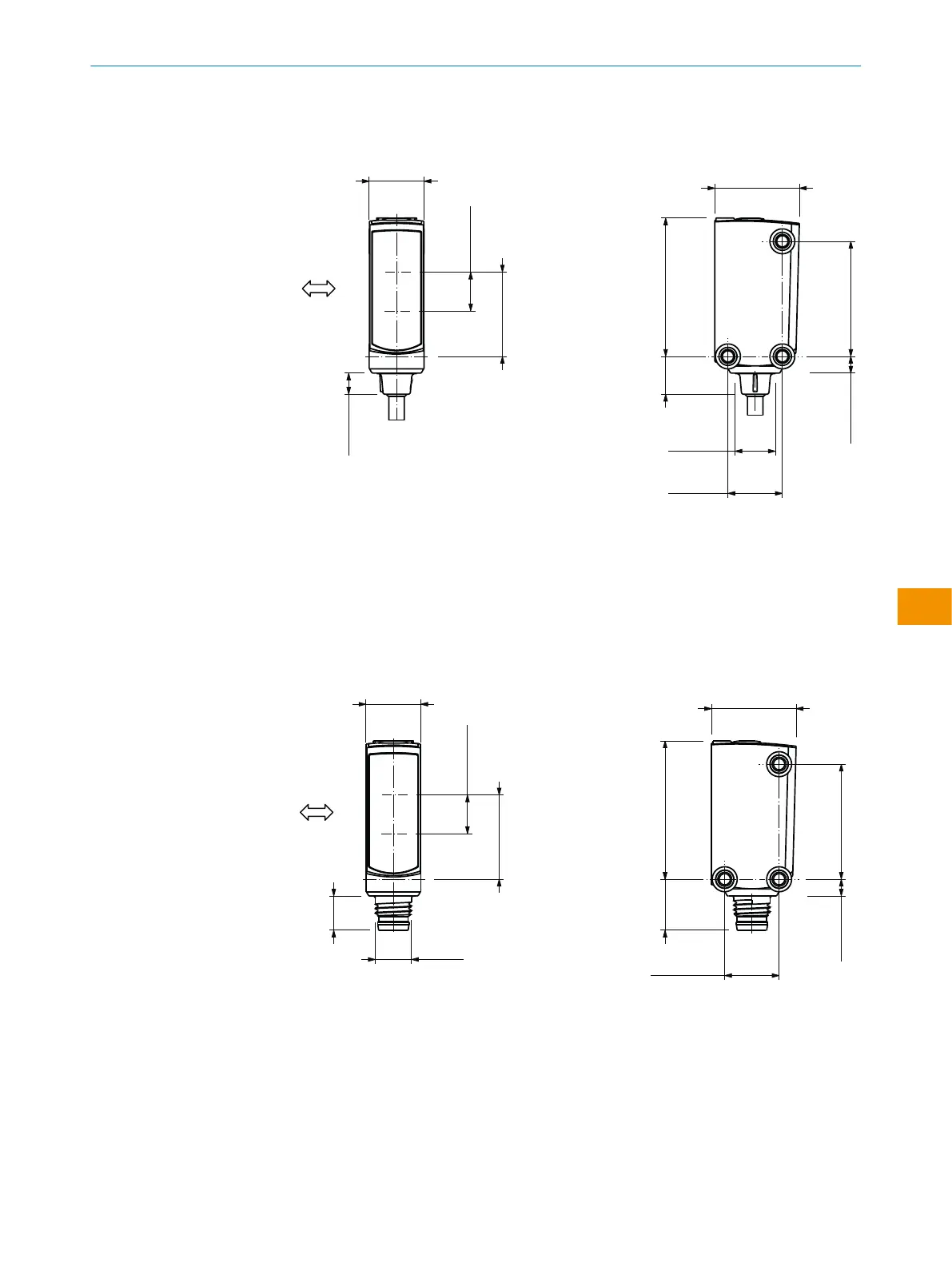

11.2 Plans cotés
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Illustration 11: WTx4SP, raccordement de câble
1
Sens recommandé de l’objet à détecter
2
Centre de l’axe optique récepteur
3
Centre de l’axe optique émetteur
4
Raccordement
5
Taraudage M3
6
Éléments d’affichage et de réglage
12.1 (0.48)
M8x1
7.6 (0.3)
8.6 (0.34)
18.6 (0.73)
11.3 (0.44)
3.7 (0.15)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
6
5
4
3
1
2
5 5
Illustration 12: WTx4SP, connecteur mâle M8
1
Sens recommandé de l’objet à détecter
2
Centre de l’axe optique récepteur
3
Centre de l’axe optique émetteur
4
Raccordement
5
Taraudage M3
6
Éléments d’affichage et de réglage
