3.3.1 Documentation et accessoires
Des composants accessoires et des informations supplémentaires sont disponibles
pour l'intégration et le réglage de l'appareil IO-Link. Vous trouverez de la documentation
et des logiciels, des accessoires et des liens avec le SICK Product ID, voir "Identification
du produit via le SICK Product ID", page 82.
Documentation et logiciels
•
IODD: fichier de description de l'appareil
•
Aperçu de l'IODD: liste des contenus de l'IODD
•
Description IO-Link: description détaillée des données de processus, de service et
des événements de l’appareil IO-Link
Informations techniques: capteurs photoélectriques, SICK Smart Sensors/IO-
Link
•
SDD: interface utilisateur graphique
•
Function Block Factory
•
SOPAS ET: logiciel de configuration
Accessoires
•
IO-Link-Master
•
Câbles de raccordement
4 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).
REMARQUE
Respecter le couple de serrage maximum autorisé du capteur de < 0,4Nm.
Montage avec le principe de fonctionnement de l’élimination d'arrière-plan
Noter l’alignement privilégié du capteur par rapport à la direction du mouvement d’ob‐
jet, voir illustration 2.

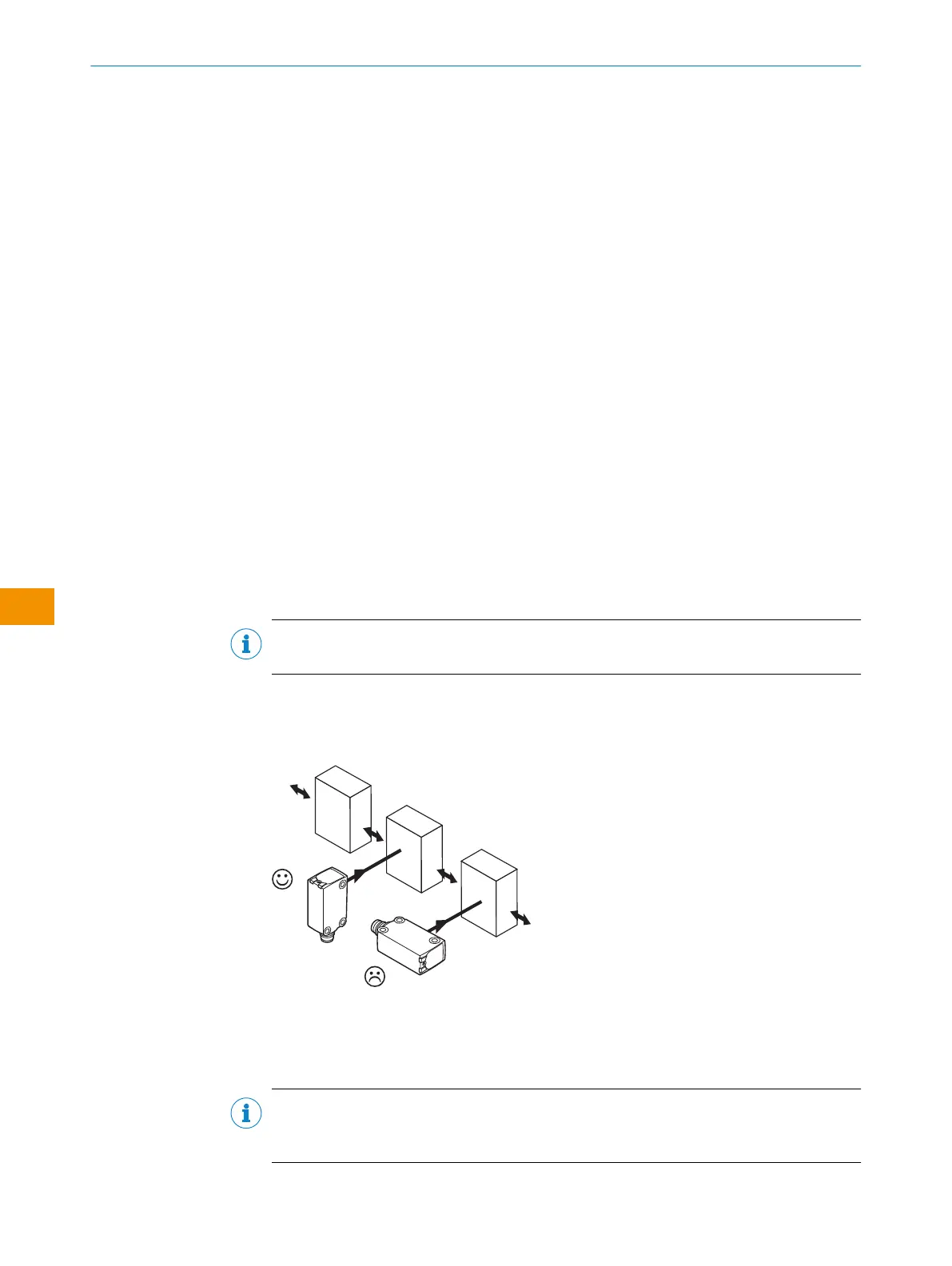

Illustration 2: Alignement du capteur par rapport à la direction de l’objet
Tenir compte de la direction préférentielle de l’objet par rapport au capteur, voir voir
illustration 11, page 99.
REMARQUE
Pour le WTB4ST avec spot lumineux linéaire, il n'y a pas de direction préférentielle à
respecter.
