SICK WTB4S - Mise en Service

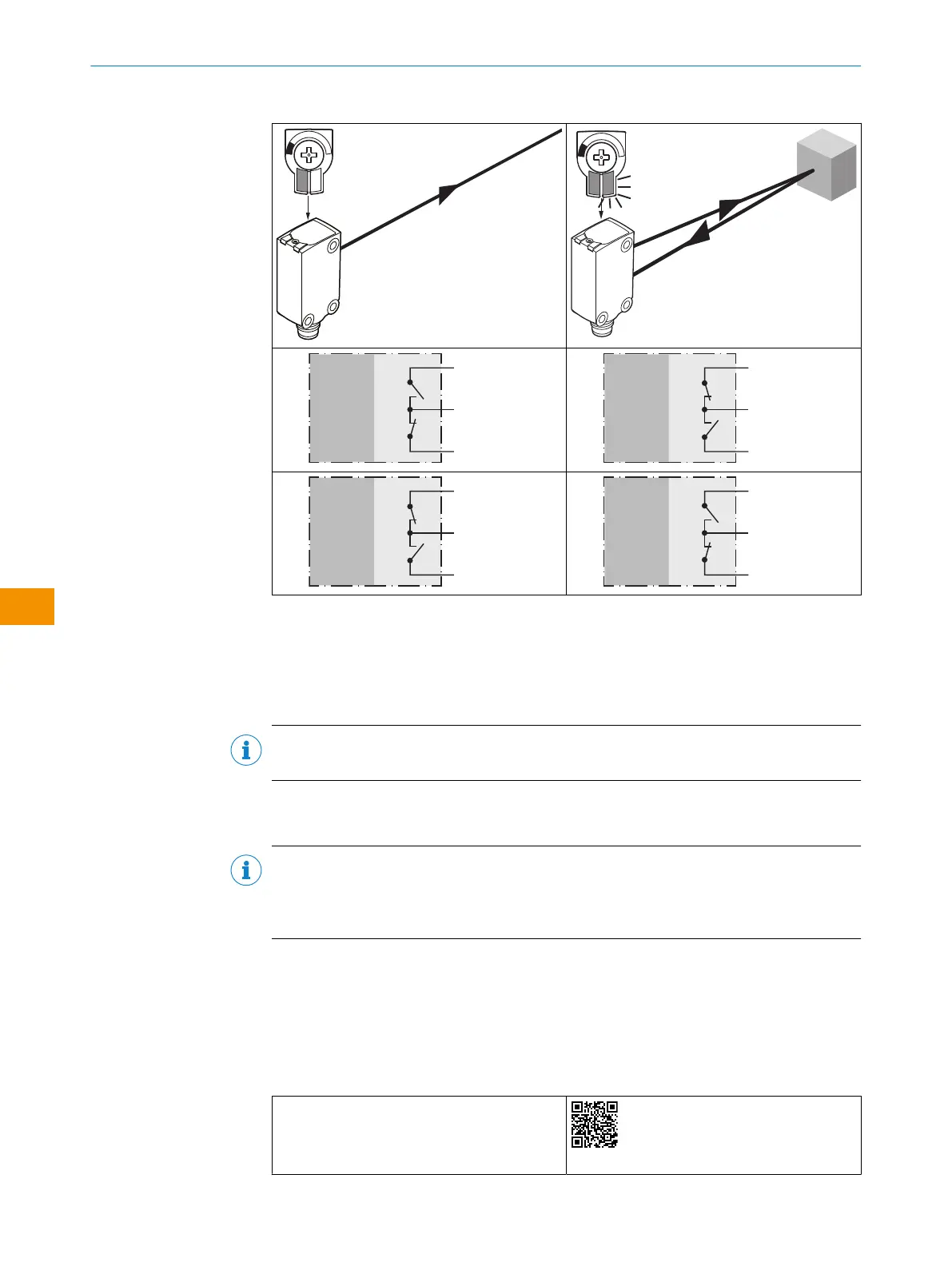

Tableau 6: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Intégration du capteur en mode IO-Link
Pour pouvoir utiliser le produit en mode IO-Link, il doit être connecté à un IO-Link
Master approprié. Ce dernier permet de poursuivre l'intégration dans le système de
commande.
REMARQUE
La longueur de câble entre le IO-Link Master et le IO-Link Device: 20m maximum.
Vous trouverez des détails sur l'intégration dans la description détaillée IO-Link: Infor‐
mations techniques: capteurs photoélectriques, SICK Smart Sensors/IO-Link.
REMARQUE
Après le raccordement réussi du produit au IO-Link-Master, la LED verte (Power) clignote
et signale ainsi une communication IO-Link fonctionnelle entre le IO-Link Masteret IO-Link
Device.
6 Mise en service
6.1 Vidéos
Le tutoriel suivant montre la mise en service du capteur:
Tableau 7: Aperçu des vidéos
Apprentissage du capteur
https://video.sick.com/media/t/0_8g1uq5wt
NOTICE D'INSTRUCTIONS
