5.2 Remarques sur l’homologation UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Remarques sur le raccordement
Fonctionnement en mode I/O standard:
– Raccordement du connecteur: affectation des broches
– Câble: couleur des fils
Activer l’alimentation électrique seulement après avoir effectué tous les raccordements
électriques.
Fonctionnement en mode IO-Link: raccorder l’appareil au IO-Link Master correspon‐
dant. Intégrer l’appareil au maître ou à la commande par IODD/bloc de fonctions. La
LED verte clignote sur le capteur. IODD et bloc de fonctions peuvent être téléchargés
sous la référence à l’adresse www.sick.com.
Explication des termes pour le raccordement utilisés dans les tableaux suivants:
•
BN = Brown (Marron)
•
WH = White (Blanc)
•
BU = Blue (Bleu)
•
BK = Black (Noir)
•
Q/Q = sortie numérique
•
C = IO-Link
•
MF = entrée/sortie multifonction
•
L+ = tension d’alimentation (U
V
)
•
M = masse
CC: 10 ... 30VCC, voir "Caractéristiques techniques", page 97

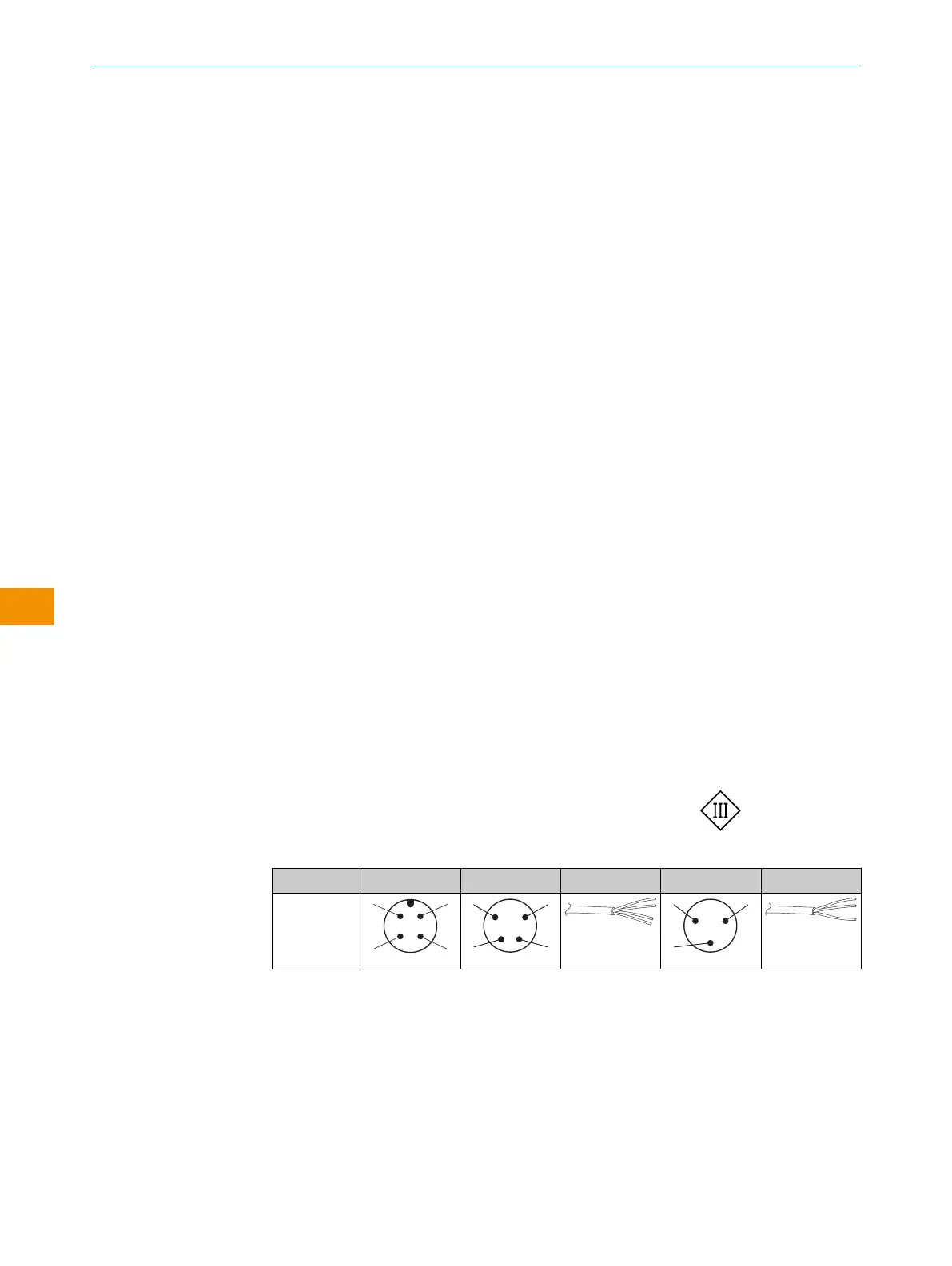

Tableau 2: Raccordement électrique
WTB4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0,14mm
2
AWG26
4
3 1
0,14mm
2
AWG26
