SICK WTB4S - Colocação Em Operação

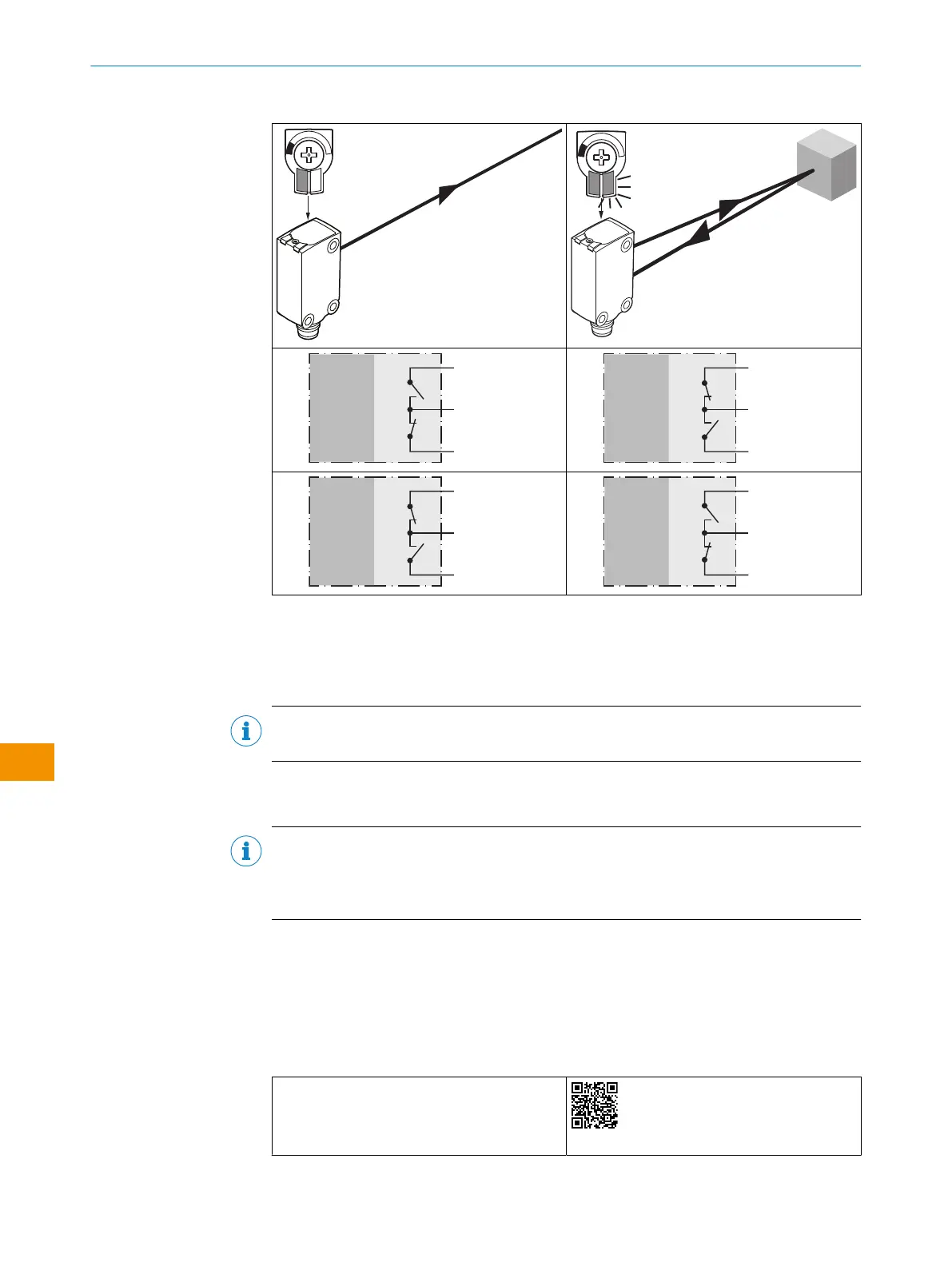

Tabela 6: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Integração do sensor no modo IO-Link
Para operar o produto no modo IO-Link, ele deve ser conectado a um IO-Link Master
adequado. Isso é usado para integração adicional ao sistema de controle.
NOTA
O comprimento do cabo entre o IO-Link Master e o IO-Link Device: máximo de 20m.
Detalhes sobre a integração podem ser encontrados na descrição detalhada do IO-
-Link: Informações técnicas: sensores fotoelétricos, SICK Smart Sensors/IO-Link.
NOTA
Depois que o produto for conectado com êxito ao IO-Link Master, o LED verde (alimen‐
tação) piscará, indicando que a comunicação IO-Link entre o Master e o Device está
funcionando.
6 Colocação em operação
6.1 Vídeos
O tutorial a seguir mostra como colocar o sensor em operação:
Tabela 7: Visão geral do vídeo
Teach-in do sensor
https://video.sick.com/media/t/0_8g1uq5wt
MANUAL DE INSTRUÇÕES
190
