INDICAZIONE
Dopo che il prodotto è stato collegato con successo all’IO-Link Master , il LED verde
(alimentazione) lampeggia, indicando il funzionamento della comunicazione IO-Link tra
il Master e il Device.
6 Messa in funzione
6.1 Video
Il tutorial seguente mostra come mettere in servizio il sensore:
Tabella 7: Panoramica dei video
Teach-in del sensore
https://video.sick.com/media/t/0_8g1uq5wt
6.2 Allineamento
Allineamento con soppressione di sfondo
Allineare il sensore all’oggetto. Scegliere la posizione in modo tale che il raggio rosso di
luce trasmessa colpisca il centro dell’oggetto. Fare attenzione che l’apertura ottica del
sensore (frontalino) sia completamente libera [vedi figura 3].

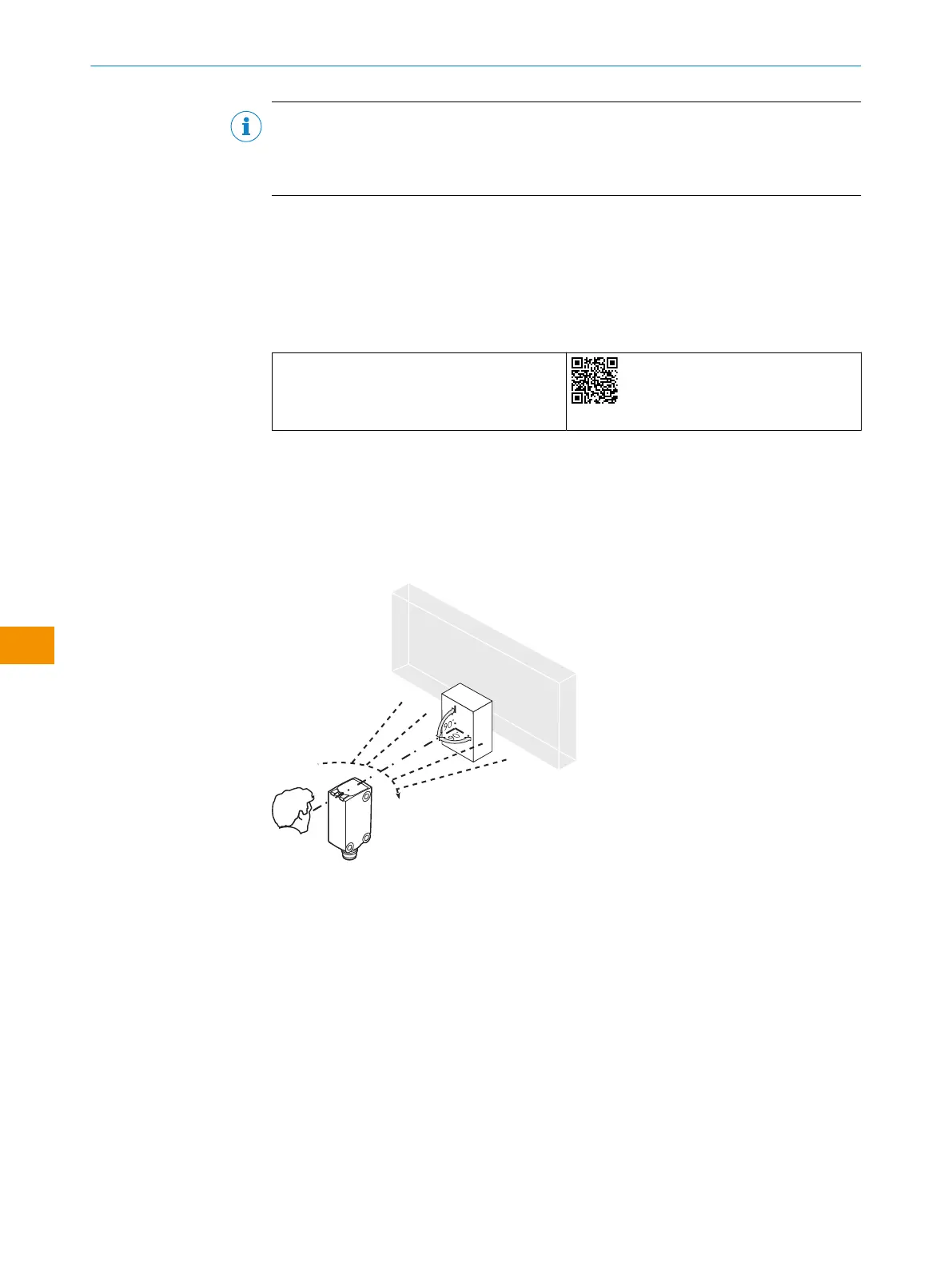

Figura 3: Allineamento all'oggetto
6.3 Controllare le condizioni d’impiego
IWTB4S sono sensori fotoelettrici energetici con soppressione di sfondo. In funzione
del grado di remissione dell’oggetto da rilevare e dell’eventuale sfondo presente deve
essere rispettata una distanza minima (y) tra la distanza di lavoro impostata (x) e lo
sfondo.
Controllare le condizioni d’impiego:
Bilanciare distanza di lavoro e distanza dall’oggetto ossia dallo sfondo e distanza di
lavoro dell’oggetto con il diagramma corrispondente (x= distanza di lavoro, y = distanza
minima tra distanza di lavoro impostata e sfondo (bianco, 90%)), grado di remissione
6% = nero 1, 18% = grigio 2, 90% = bianco 3 (con riferimento al bianco standard
secondo DIN 5033). Si consiglia di effettuare la regolazione con un oggetto a basso
grado di remissione.
ISTRUZIONI PER L’USO
114
I S T R U Z I O N I P E R L ’ U S O | WTB4S 8028211/2023/10/20 | SICK
Contenuti soggetti a modifiche senza preavviso
it
