SICK WTB4S - Puesta en Marcha

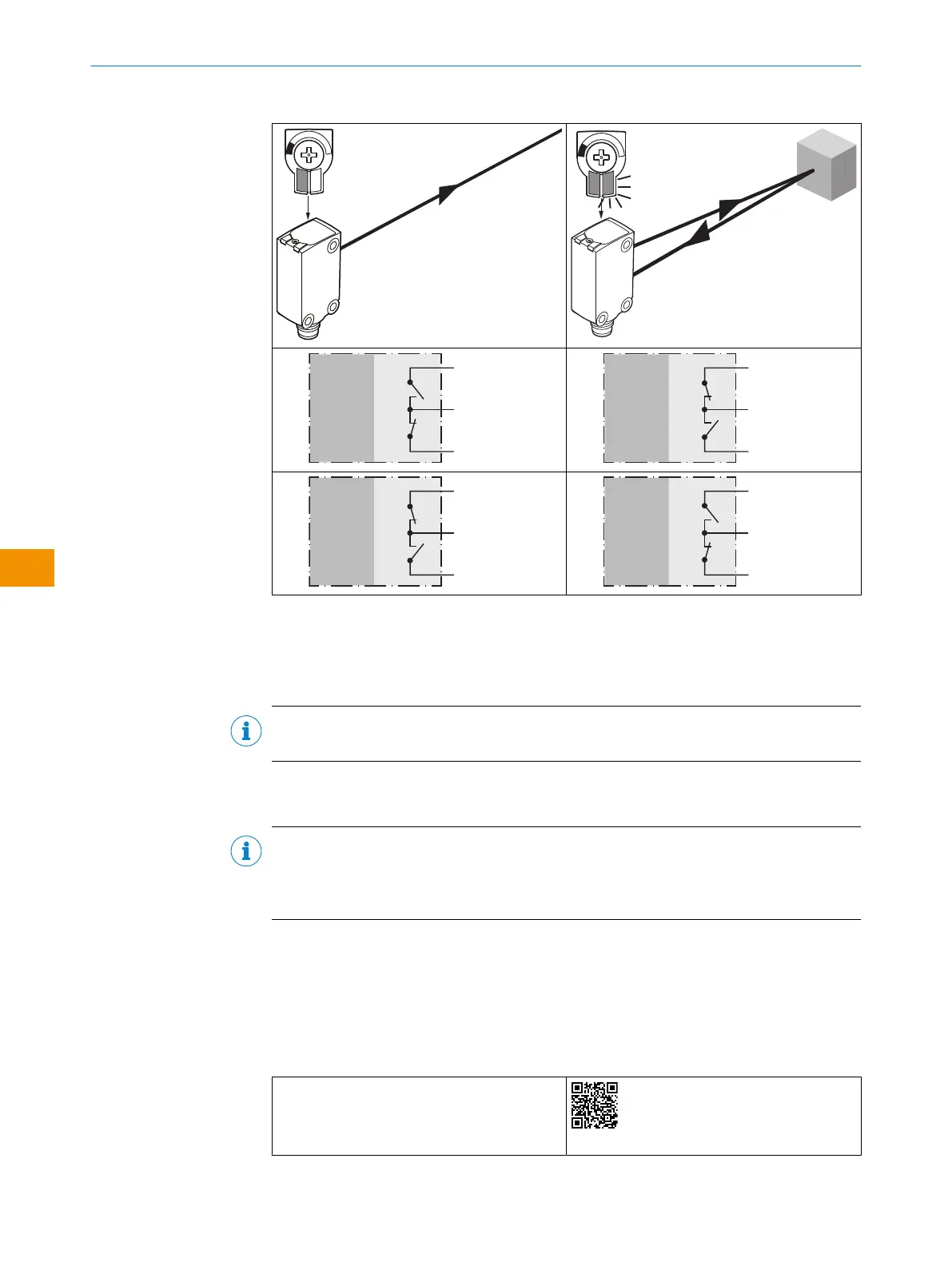

Tabla 6: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Integración del sensor en modo IO-Link
Para que el producto funcione en modo IO-Link, debe estar conectado a un IO-Link
Master adecuado. Se utiliza para la integración posterior en el sistema de control.
INDICACIÓN
Longitud del cable entre el IO-Link Master y el IO-Link Device: 20m como máximo.
Encontrará más detalles sobre la integración en la descripción detallada de IO-Link:
Información técnica: Fotocélulas, SICK Smart Sensors/IO-Link.
INDICACIÓN
Una vez que el producto se ha conectado correctamente al IO-Link Master, el LED verde
(alimentación) parpadea, lo que indica que la comunicación IO-Link entre el Master y el
dispositivo funciona.
6 Puesta en marcha
6.1 Vídeos
El siguiente tutorial muestra cómo poner en servicio el sensor:
Tabla 7: Resumen de vídeos
Aprendizaje del sensor
https://video.sick.com/media/t/0_8g1uq5wt
