6.2 Alineación
Alineación con supresión de fondo
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre [véase figura 3].

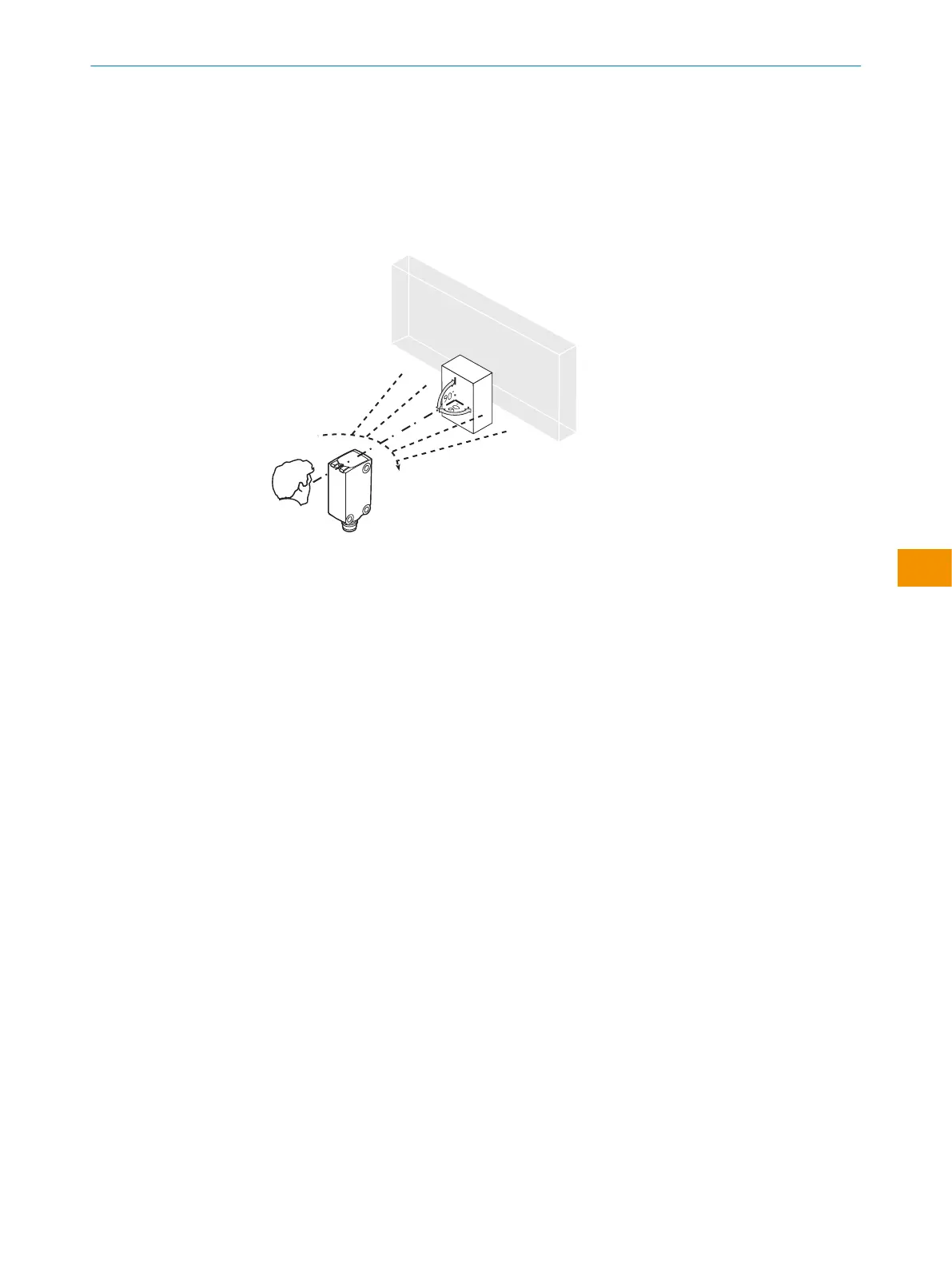

Figura 3: Alineación con el objeto
6.3 Comprobar las condiciones de uso
Las WTB4S son fotocélulas de detección sobre objeto con supresión de fondo. En fun‐
ción de la reflectividad difusa del objeto que ha de detectarse y del fondo que pudiera
encontrarse detrás, debe mantenerse una distancia mínima (y) entre la distancia de
conmutación ajustada (x) y el fondo.
Comprobar las condiciones de aplicación:
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la reflectividad del objeto, con el diagrama correspondiente (x = distancia de
conmutación, y = distancia mínima entre la distancia de conmutación ajustada y el
fondo (blanco, 90%)), reflectividad difusa: 6% = negro 1, 18% = gris 2, 90% = blanco
3 (referido al blanco estándar según DIN 5033). Se recomienda realizar el ajuste con
un objeto de baja reflectividad.
