SICK WTB4S - Ввод В Эксплуатацию

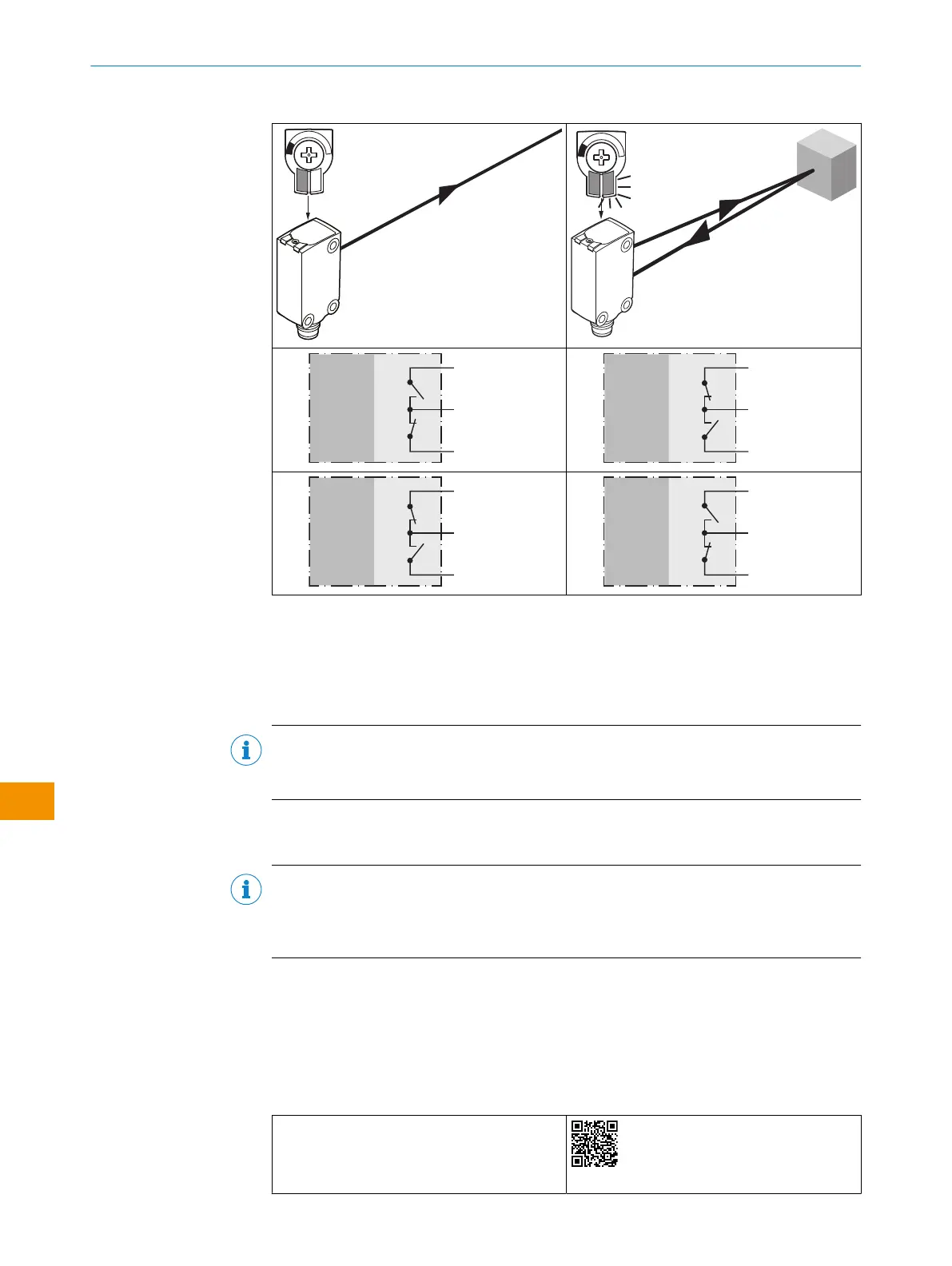

Таблица 6: Двухтактный, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Интеграция датчика в режиме IO-Link
Для работы устройства в режиме IO-Link его необходимо подключить к соответствую‐
щему ведущему устройству IO-Link Master. Оно используется для дальнейшей интегра‐
ции в систему управления.
УКАЗАНИЕ
Максимальная длина кабеля между ведущим устройством IO-Link Master и устрой‐
ством IO-Link Device составляет 20м.
Подробнее об интеграции см. в подробном описании IO-Link: Техническая инфор‐
мация: фотоэлектрические датчики, SICK Smart Sensors/IO-Link.
УКАЗАНИЕ
После успешного подключения устройства к ведущему устройству IO-Link Master зеле‐
ный светодиод (питание) начинает мигать, свидетельствуя о наличии связи IO-Link
между Master и Device.
6 Ввод в эксплуатацию
6.1 Видео
Процесс ввода датчика в эксплуатации показан в следующем видеоуроке:
Таблица 7: Видеообзор
Режим обучения датчика
https://video.sick.com/media/t/0_8g1uq5wt
