6.2 Выравнивание
Выравнивание с подавлением заднего фона
Выровняйте датчик по объекту. Выберите такую позицию, чтобы красный луч излу‐
чаемого света попадал в центр объекта. Оптическое отверстие (лицевая панель) на
датчике должно быть полностью свободным [см. рисунок 3].

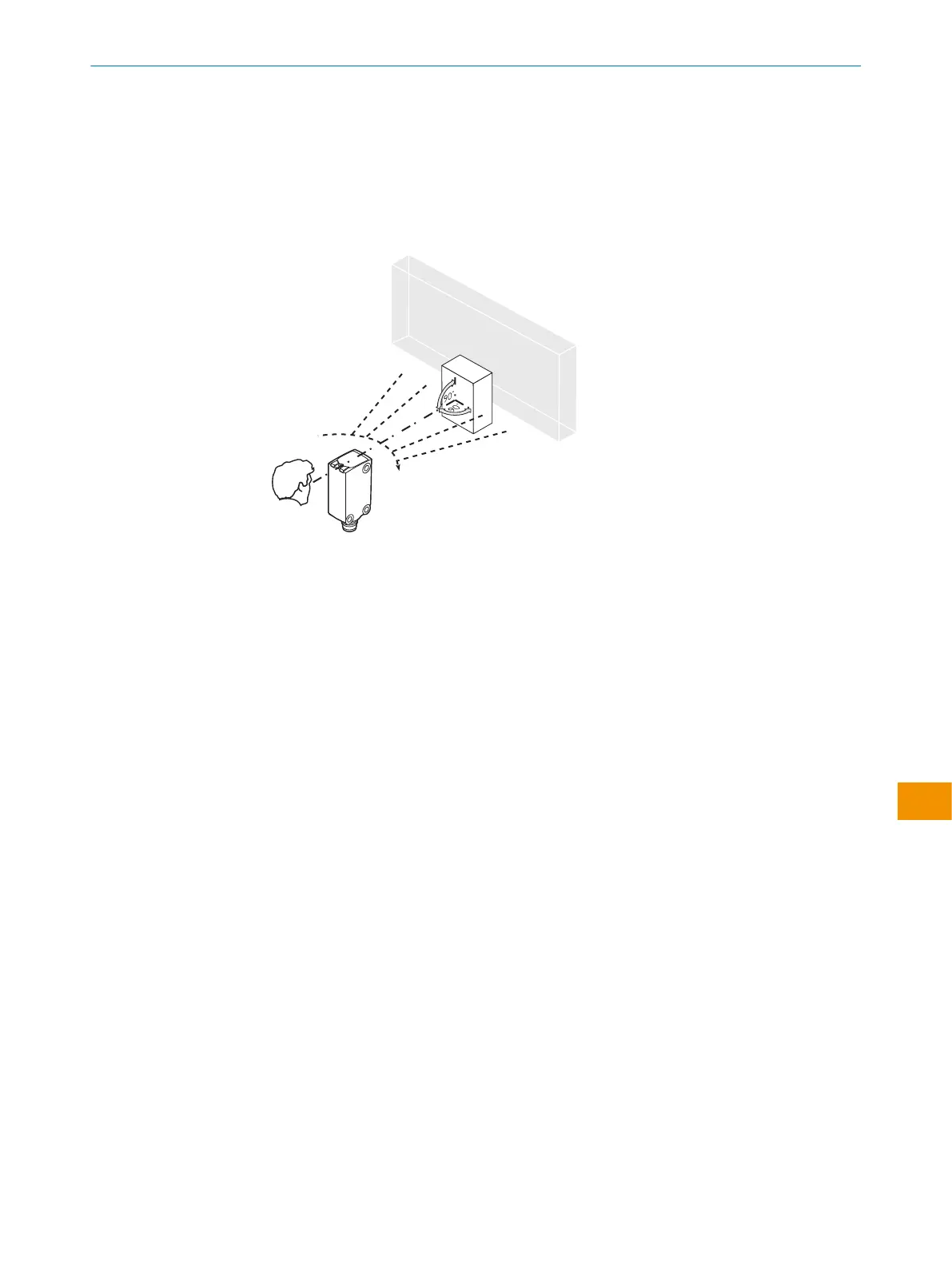

Рисунок 3: Выравнивание по объекту
6.3 Проверка условий эксплуатации
WTB4S— это фотоэлектрические датчики диффузионного типа сфункцией подавле‐
ния заднего фона. В зависимости от коэффициента диффузионного отражения детек‐
тируемого объекта и возможно находящегося за ним фона необходимо соблюдать
минимальное расстояние (y) между настроенным расстоянием срабатывания (x) и
фоном.
Проверьте условия эксплуатации:
Сравните расстояние срабатывания и дистанцию до объекта и фона, а также отра‐
жательную способность объекта с соответствующей схемой (x = расстояние срабаты‐
вания, y = минимальное расстояние между установленным расстоянием срабатыва‐
ния и фоном (белый, 90%)) коэффициент диффузного отражения: 6% = черный 1,
18% = серый 2, 90% = белый 3 (относительно стандартного белого по DIN 5033).
Мы рекомендуем выполнять настройку с объектом, имеющим низкий коэффициент
диффузного отражения.
