SICK WTB4S - Uruchomienie

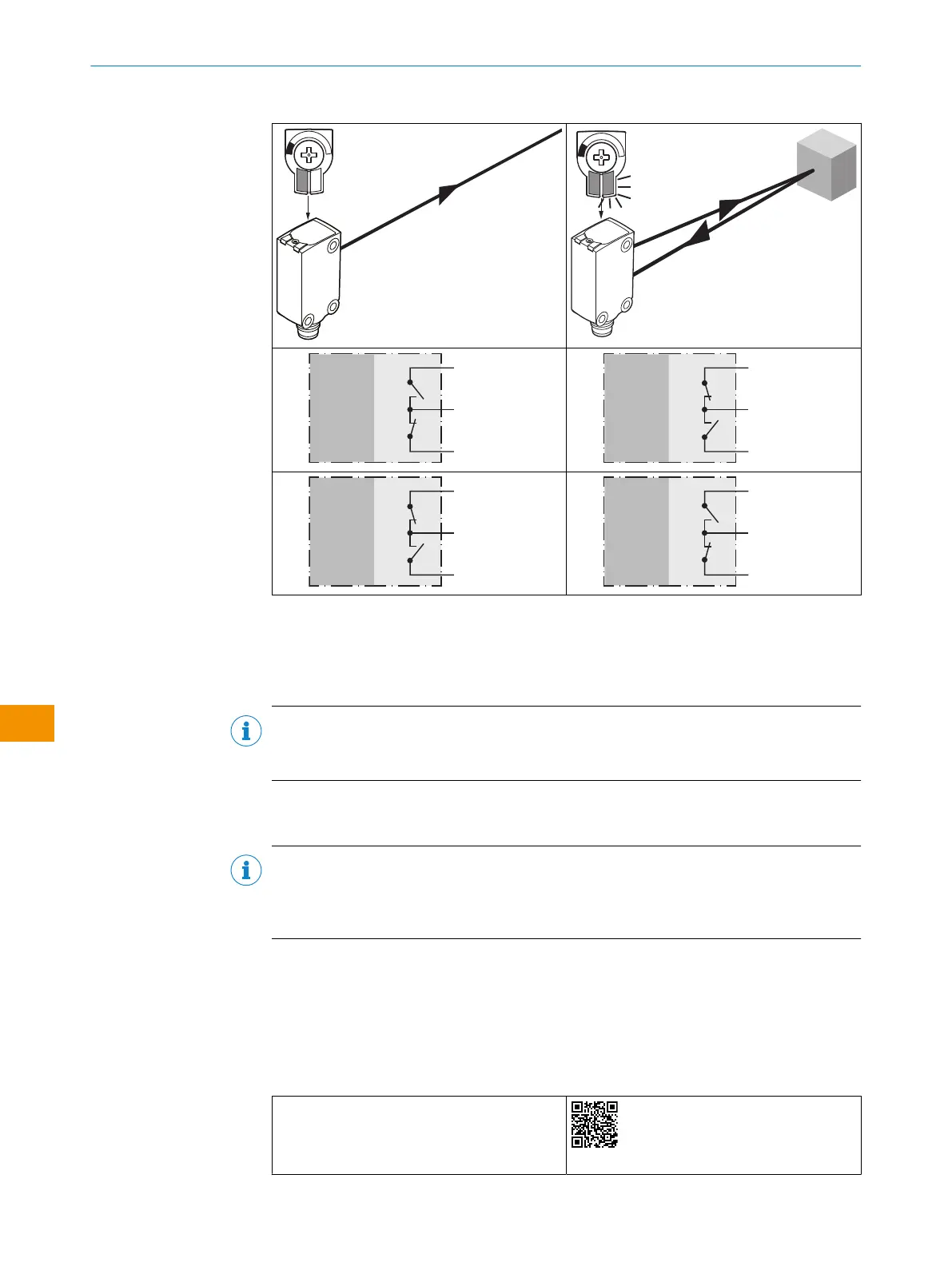

Tabela 6: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Integracja czujnika wtrybie IO-Link
Aby produkt działał wtrybie IO-Link, musi być podłączony do odpowiedniego urządzenia
IO-Link Master. Służy ono do dalszej integracji zsystemem sterowania.
WSKAZÓWKA
Długość przewodu między urządzeniem IO-Link Master aurządzeniem IO-Link Device: mak‐
symalnie 20m.
Szczegóły dotyczące integracji można znaleźć wszczegółowym opisie IO-Link: Informa‐
cja techniczna: Fotoprzekaźniki, SICK Smart Sensors/IO-Link.
WSKAZÓWKA
Po pomyślnym połączeniu produktu zurządzeniem IO-Link Master, zielona LED (zasilanie)
miga, sygnalizując działającą komunikację IO-Link pomiędzy urządzeniem Client oraz
Device.
6 Uruchomienie
6.1 Filmy
Poniższy samouczek przedstawia sposób uruchamiania czujnika:
Tabela 7: Przegląd wideo
Uczenie (Teach-in) czujnika
https://video.sick.com/media/t/0_8g1uq5wt
INSTRUKCJA EKSPLOATACJI
