SICK WTB4S - Bedien- und Anzeigeelemente

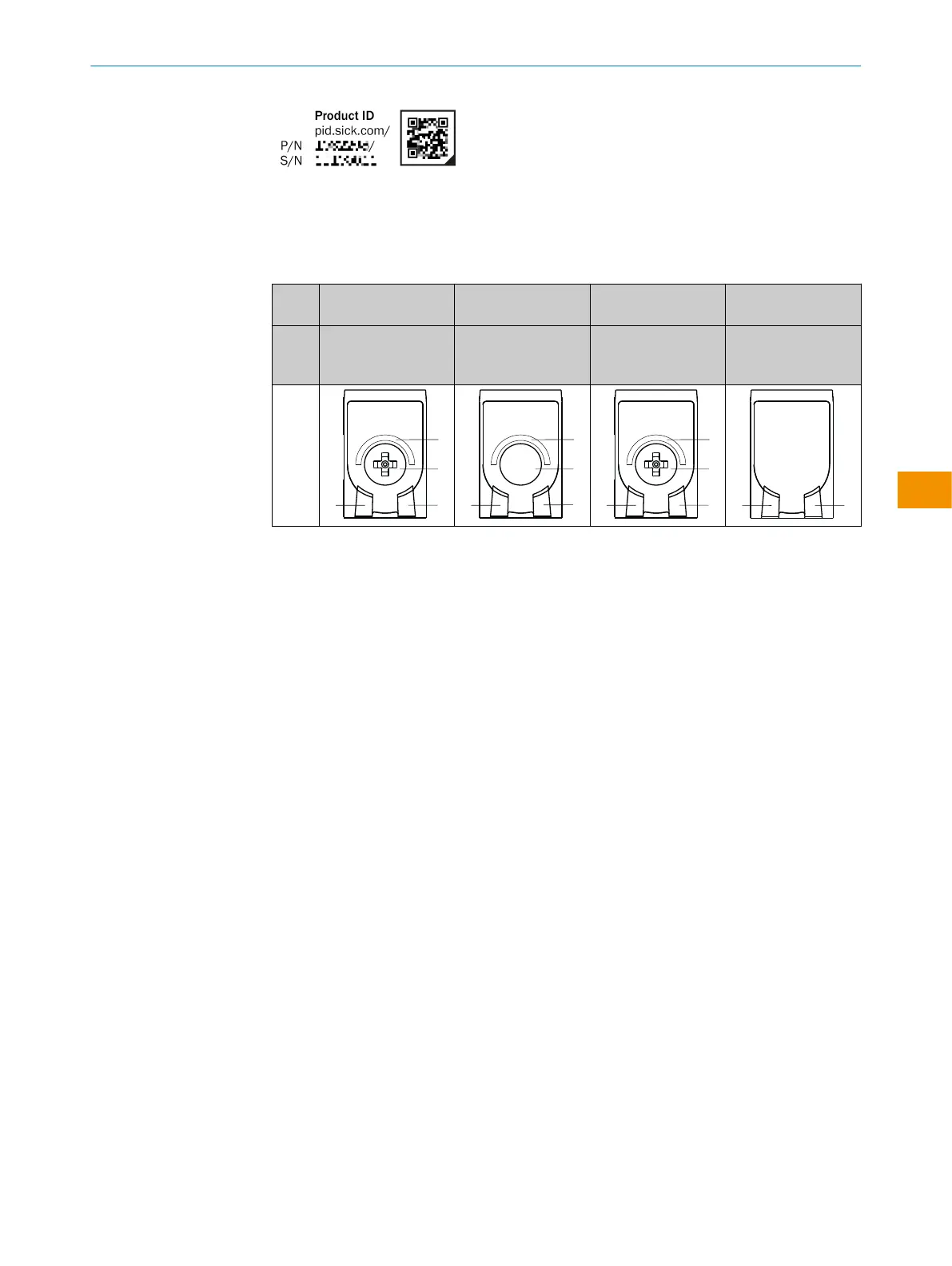

Abbildung 1: SICK Product ID
3.2 Bedien- und Anzeigeelemente
Tabelle 1: Bedien- und Anzeigeelemente
WTB4
Sx-
xxxxxx20 xxxxxx30 xxxxxx10 xxxxxxA0
Drück-Dreh-Element Teach-in-Taste Potentiometer Feste Voreinstellung
- keine Einstellmög‐
lichkeit
3
1
2
4
3
1
2
4
3
1
2
4
1
2
1
Grüne LED: Versorgungsspannung aktiv
2
Gelbe LED: Status Lichtempfang
3
Drück-Dreh-Element / Potentiometer / Teach-Taste: Einstellung des Schaltabstands
4
BluePilot blau: Schaltabstandsanzeige
3.3 Kommunikationsschnittstelle IO-Link
Das Produkt verfügt über die Kommunikationsschnittstelle IO-Link.
Die IO-Link Kommunikation ist ein Master-Device-Kommunikationssystem.
Das Produkt kann im Standard I/O-Modus (SIO) oder im IO-Link-Modus (IOL) betrieben
werden. Alle Automatisierungsfunktionen und sonstigen Parametereinstellungen sind
im IO-Link-Betrieb und im Standard I/O-Betrieb wirksam.
Über die Standard-Kommunikationsschnittstelle IO-Link werden folgende Funktionen
unterstützt:
•
Flexible Sensoreinstellungen
•
Digitale Übertragung der Sensorsignale zum IO-Link-Master
•
Visualisierung und Parametrierung des Sensors
•
Diagnose /Condition Monitoring
•
Geräteidentifikation
•
Einfacher Gerätetausch
•
Events
Eine ausführliche Beschreibung der einstellbaren Funktionen und zugehörigen Indizes
finden Sie in der Technischen Information "IO-Link Beschreibung": Technische Informa‐
tion: Lichttaster und Lichtschranken, SICK Smart Sensors / IO-Link.
3.3.1 Dokumentation und Zubehör
Zur Integration und Einstellung des IO-Link-Geräts stehen Zubehörkomponenten und
zusätzliche Informationen zur Verfügung. Sie finden Dokumentation und Software,
Zubehör und Links mit der SICK ProductID, siehe "Produktidentifizierung über die SICK
Product ID", Seite 6.
