4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
HINWEIS
Maximal zulässiges Anzugsdrehmoment des Sensors von < 0,4 Nm beachten.
Montage mit dem Funktionsprinzip Hintergrundausblendung
Bevorzugte Ausrichtung des Sensors relativ zur Bewegungsrichtung des Objekts beach‐
ten, siehe Abbildung 2.

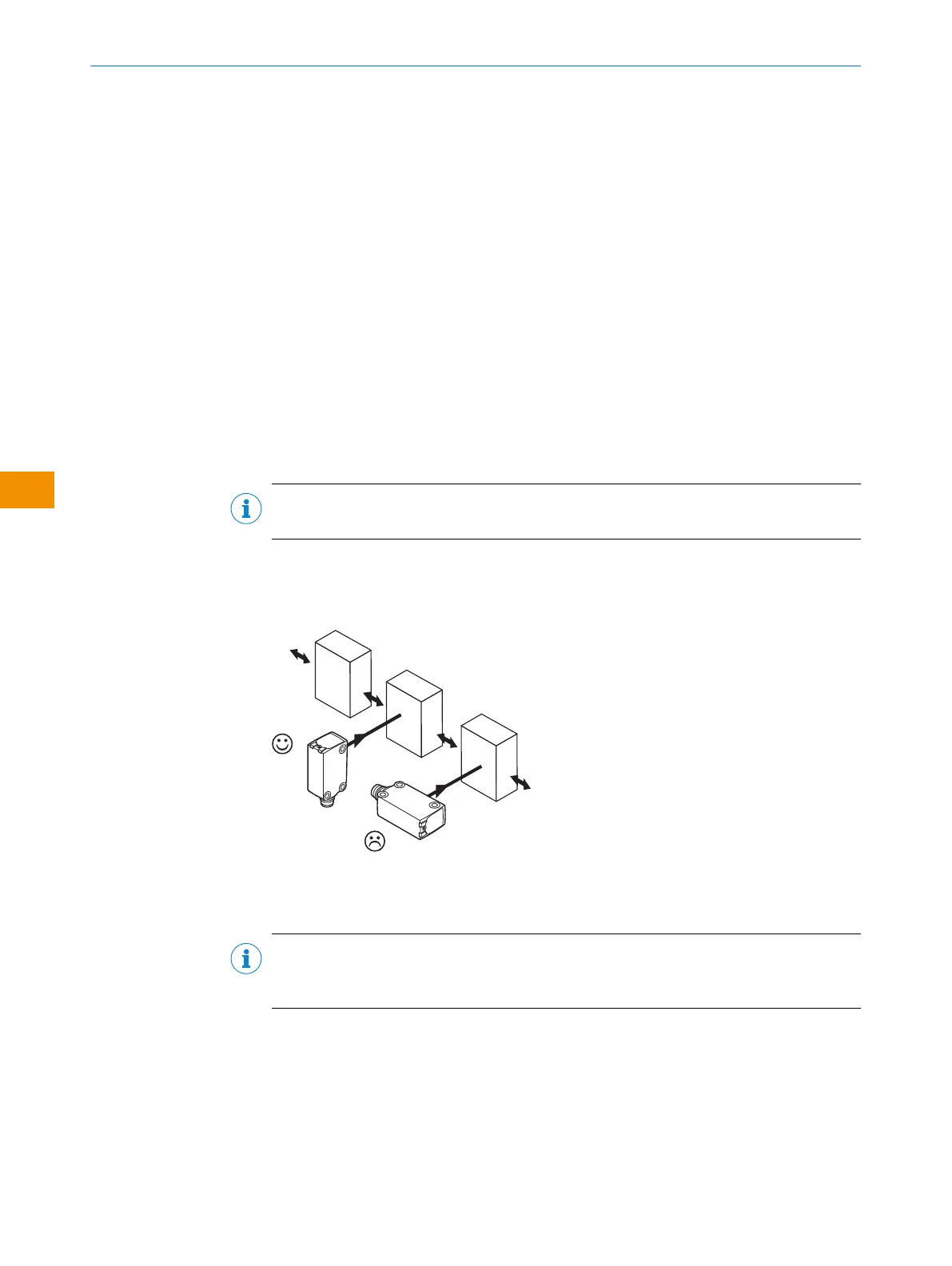

Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung
Vorzugsrichtung des Objekts zum Sensor beachten, vgl. siehe Abbildung 11, Seite 22.
HINWEIS
Für die WTB4ST mit linienförmigen Lichtfleck gibt es keine Vorzugsrichtung, die beach‐
tet werden muss.
