メモ
この製品が IO-Link Master に正常に接続されると、緑色の (Power) LED が点滅し、マ
スタととデバイス間の IO-Link 通信が機能していることが示されます。
6
コミッショニング
6.1 動画
以下のチュートリアルにセンサのコミッショニング方法が示されています:
表 7: 動画の概要
センサのティーチイン
https://video.sick.com/media/t/
0_8g1uq5wt
6.2 方向調整
背景抑制による方向調整
センサを対象物に合わせて方向調整します。赤色の投光軸が対象物の中央に照射
されるように位置決めします。センサの光開口 (フロントカバー) が全く遮らぎら
れることがないよう注意してください [図 3 を参照]。

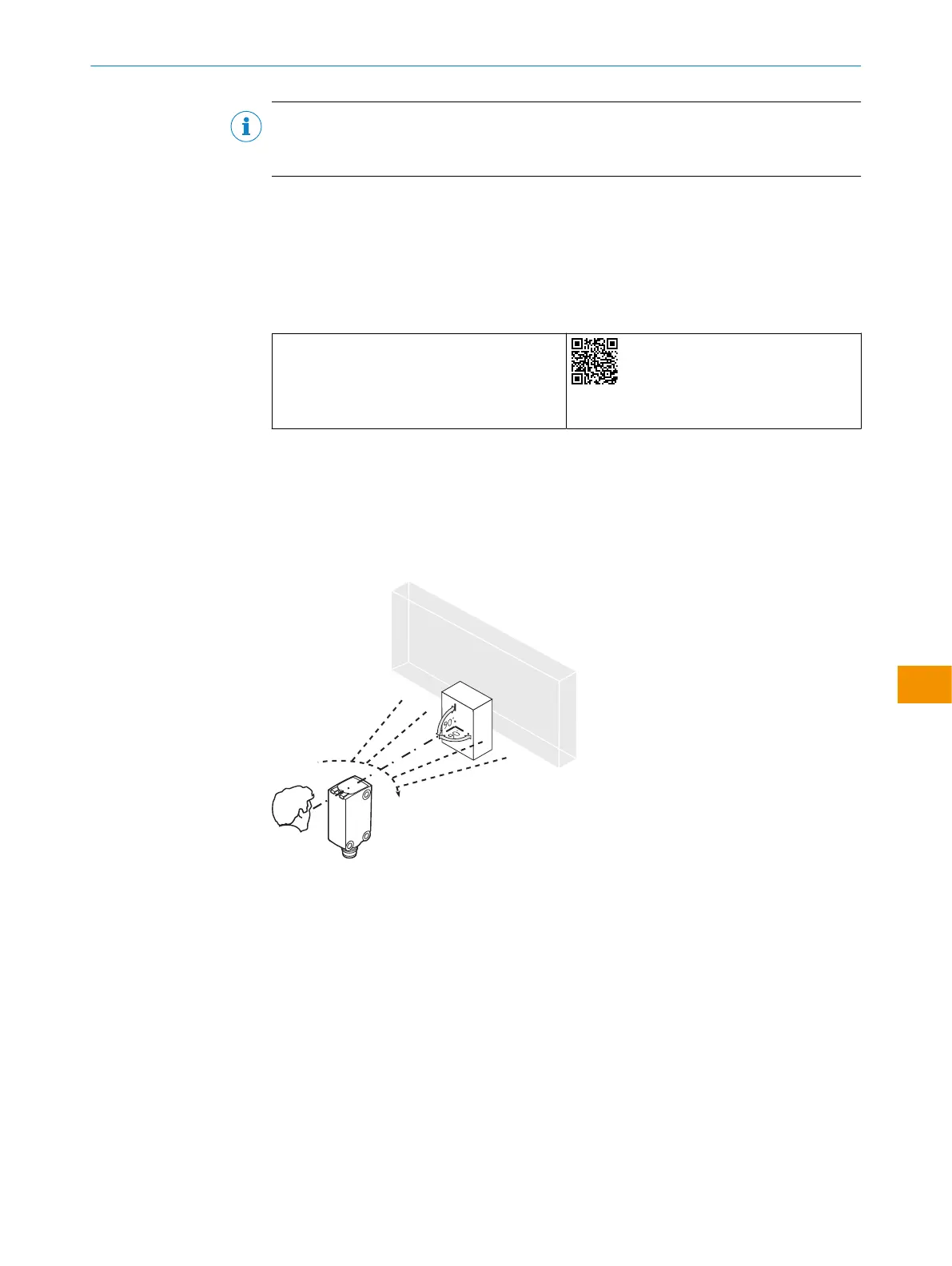

図 3: 対象物への方向調整
6.3 使用条件の確認
WTB4S は背景抑制機能付き反射形光電センサです。検出対象物の拡散反射率と、
その後ろに背景がある場合にはその拡散反射率に応じて、設定した検出距離 (x) と
背景間の最小距離 (y) を維持する必要があります。
使用条件の確認:
検出距離と対象物と背景までの間隔、ならびに対象物の拡散反射能力を対応する図
と照らし合わせます (x = 検出距離、y = 設定した検出距離と背景 (白、90%) 間の
最小距離) 拡散反射率: 6% = 黒 1、18% = グレー 2、90% = 白 3 (DIN 5033 に
準拠した標準白を基準とした数値)。拡散反射率の低い被写体で調整することをお
勧めします。
取扱説明書
8028211/2023/10/20 | SICK 取 扱 説 明 書 | WTB4S
139
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
