SICK WTB4S - Page 138

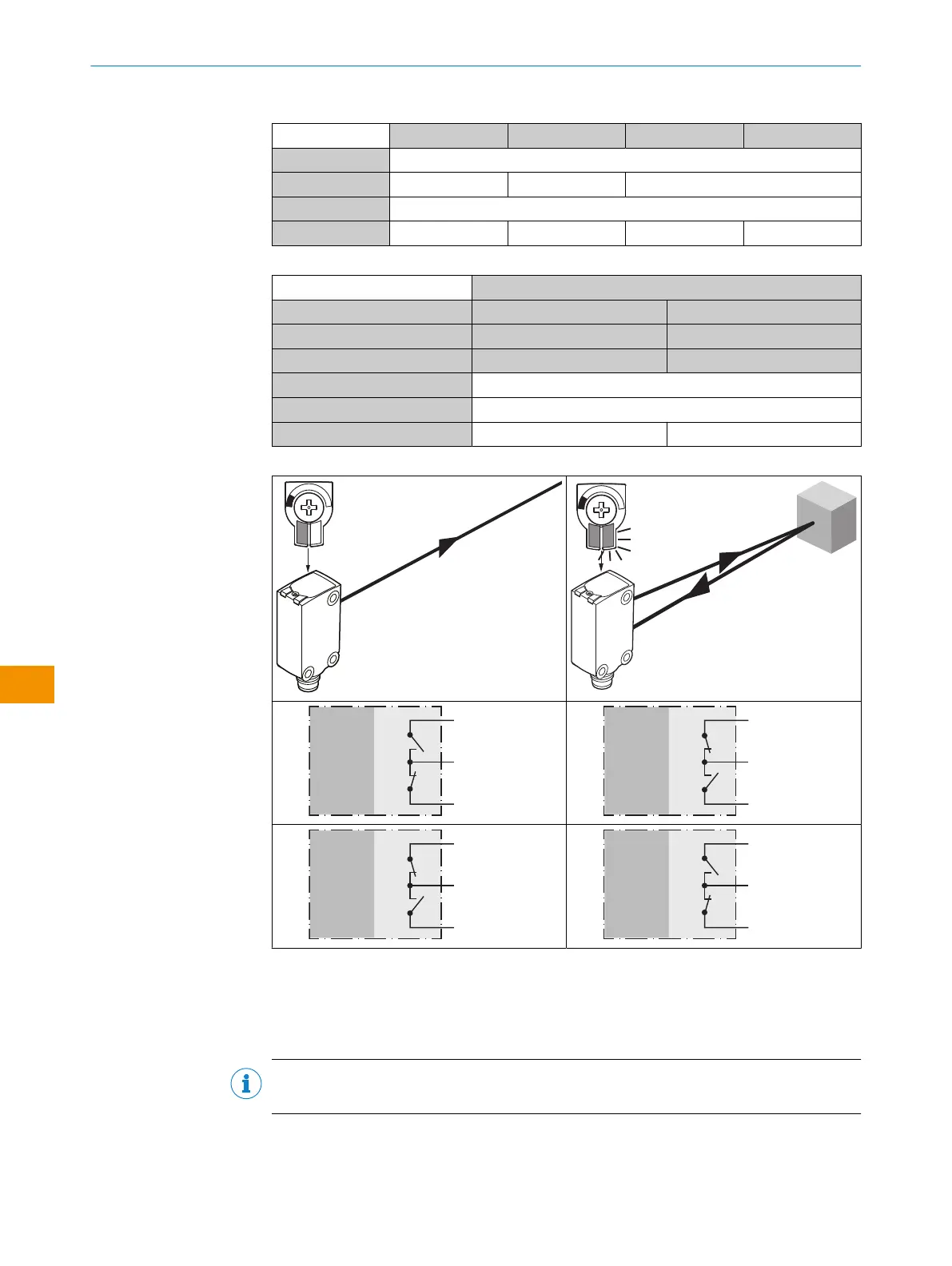

表 4: DC
WTB4Sx- xx112xx0Zxx xx111xx0Zxx xx312xx0Zxx xx311xx0Zxx
1 = 茶
+ (L+)
2 = 白
Q
Q
機能なし
3 = 青
- (M)
4 = 黒
Q
Q
Q
Q
表 5: DC
WTB4Sx- xxXXXxx0Zxx
プッシュプル 311 312
PNP A11 A12
NPN E11 E12
1 = 茶
+ (L+)
3 = 青
- (M)
4 = 黒
Q
Q
表 6: プッシュプル、PNP、NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 IO-Link モードでのセンサの統合
この製品を IO-Link モードで使用するには、適切な IO-Link Master に接続する必要が
あります。それを介して制御システムへの更なる統合が行われます。
メモ
IO-Link Master と IO-Link Device 間のケーブル長: 最大 20m。
統合の詳細については、IO-Link の詳細説明をご覧ください: テクニカルインフォメ
ーション: 光電スイッチ、SICK Smart Sensor/IO-Link。
取扱説明書
138
取 扱 説 明 書 | WTB4S 8028211/2023/10/20 | SICK
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
