SICK WTB4S - Elementi DI Comando E DI Visualizzazione

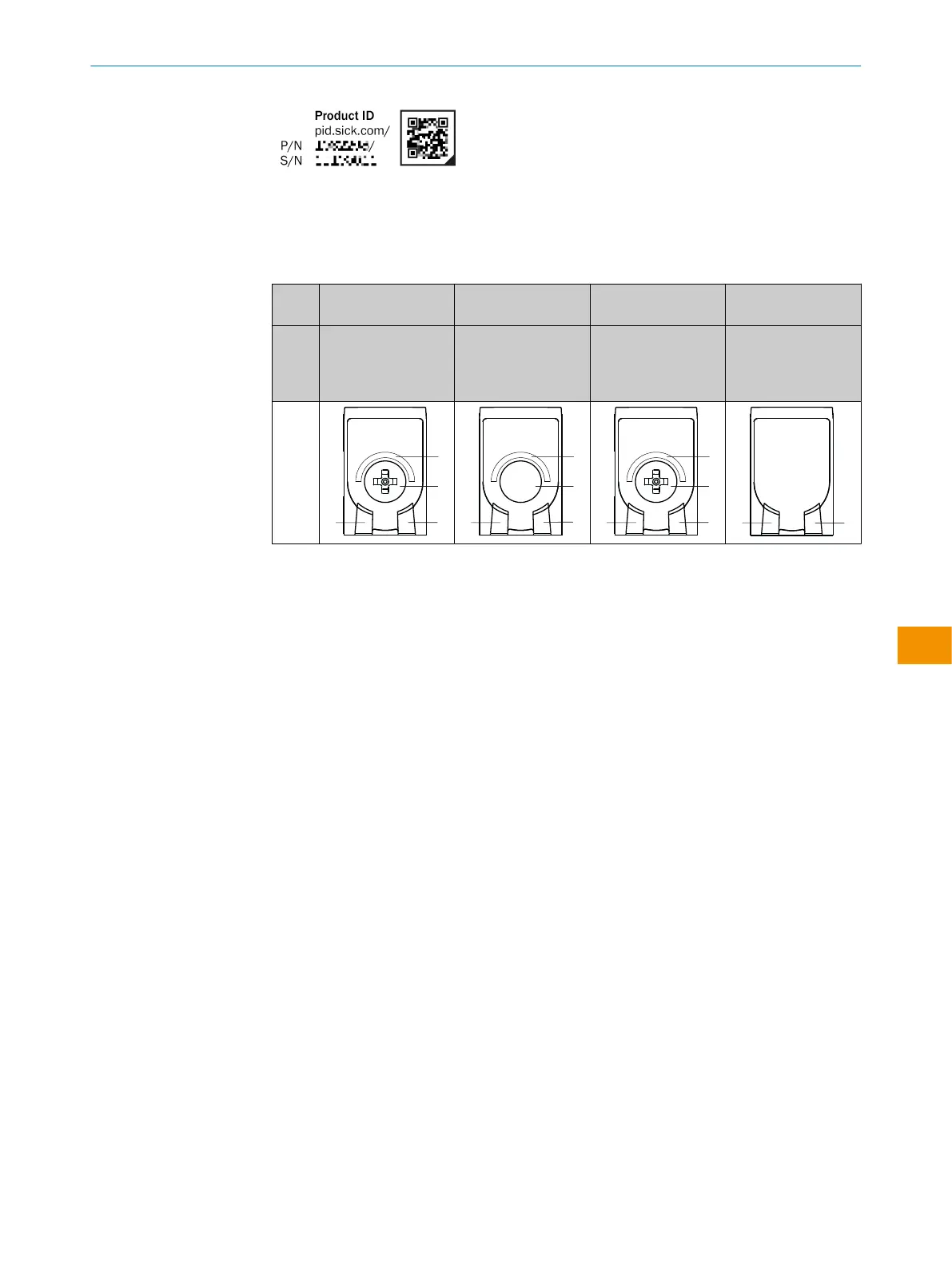

Figura 1: SICK Product ID
3.2 Elementi di comando e di visualizzazione
Tabella 1: Elementi di comando e di visualizzazione
WTB4
Sx-
xxxxxx20 xxxxxx30 xxxxxx10 xxxxxxA0
Regolazione a pres‐
sione-rotazione
Pulsante teach-in Potenziometro Preimpostazione
fissa - nessuna
possibilità di regola‐
zione
3
1
2
4
3
1
2
4
3
1
2
4
1
2
1
LED verde: tensione di alimentazione attiva
2
LED giallo: stato ricezione luce
3
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della
distanza di lavoro
4
BluePilot blu: visualizzazione distanza di lavoro
3.3 Interfaccia di comunicazione IO-Link
Il prodotto dispone dell'interfaccia di comunicazione IO-Link.
La comunicazione IO-Link è un sistema di comunicazione Master-Device.
Il prodotto può funzionare in modalità I/O standard (SIO) o in modalità IO-Link (IOL).
Tutte le funzioni di automazione e le altre impostazioni parametri sono efficaci nel
funzionamento IO-Link e nel funzionamento I/O standard.
Le seguenti funzioni sono supportate dall'interfaccia di comunicazione standard IO-
Link:
•
Impostazioni flessibili del sensore
•
Trasmissione digitale dei segnali del sensore all’IO-Link Master
•
Visualizzazione e parametrizzazione del sensore
•
Diagnostica/Condition Monitoring
•
Identificazione dispositivo
•
Sostituzione semplice del dispositivo
•
Events
Per una descrizione dettagliata delle funzioni regolabili e degli indici associati, con‐
sultare le informazioni tecniche “Descrizione IO-Link”: Informazioni tecniche: Sensori
fotoelettrici, SICK Smart Sensors/IO-Link.
