6.2 Ustawianie
Ustawianie ztłumieniem tła
Ustawić czujnik na obiekt. Wybrać taką pozycję, aby czerwona wiązka światła nadajnika
trafiała wśrodek obiektu. Zwrócić uwagę, aby otwór optyczny (szyba przednia) czujnika
był całkowicie odkryty [patrz rysunek 3].

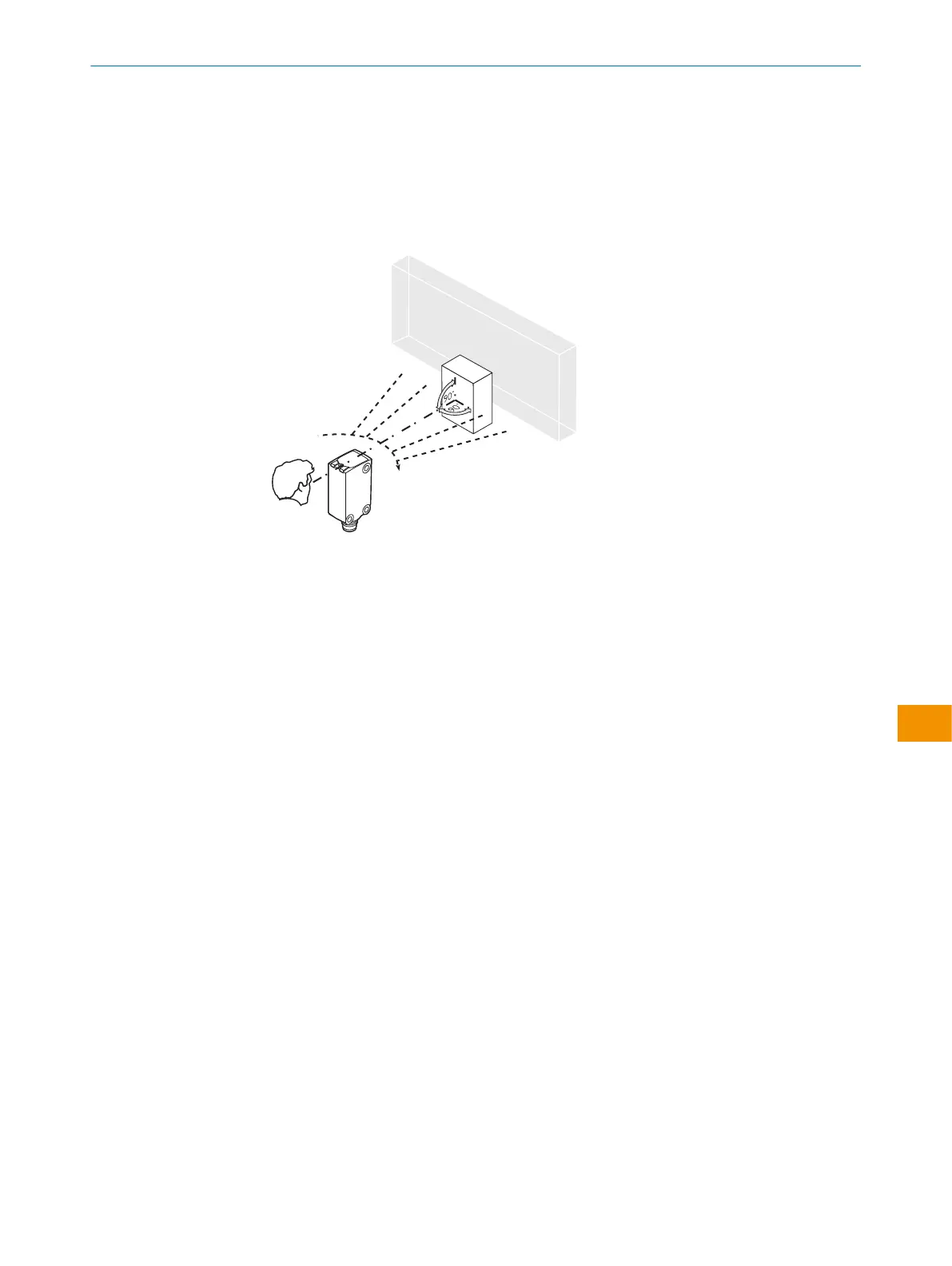

Rysunek 3: Ustawianie na obiekt
6.3 Skontrolować warunki eksploatacji
WTB4S to fotoprzekaźniki odbiciowe zfunkcją tłumienia tła. W zależności od współ‐
czynnika remisji wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi być
zachowany odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) atłem.
Kontrola warunków eksploatacji:
Porównać zasięg iodległość od obiektu lub tła oraz zdolność remisji obiektu zodpo‐
wiednim wykresem (x= zasięg, y= odstęp minimalny pomiędzy ustawionym zasięgiem
imaskowaniem tła (białe, 90%)), współczynnik remisji: 6% = czarne 1, 18% = szare 2,
90% = białe 3 (wodniesieniu do standardowej bieli wg DIN 5033). Zalecamy regulację
za pomocą obiektu oniskim współczynniku remisji.
