WTB4SP-xxxxx1xxxx:
0
150
(5.91)
100
(3.94)
50
(1.97)
200
(7.87)
250
(9.84)
300
(11.81)
0
y
x
y
x

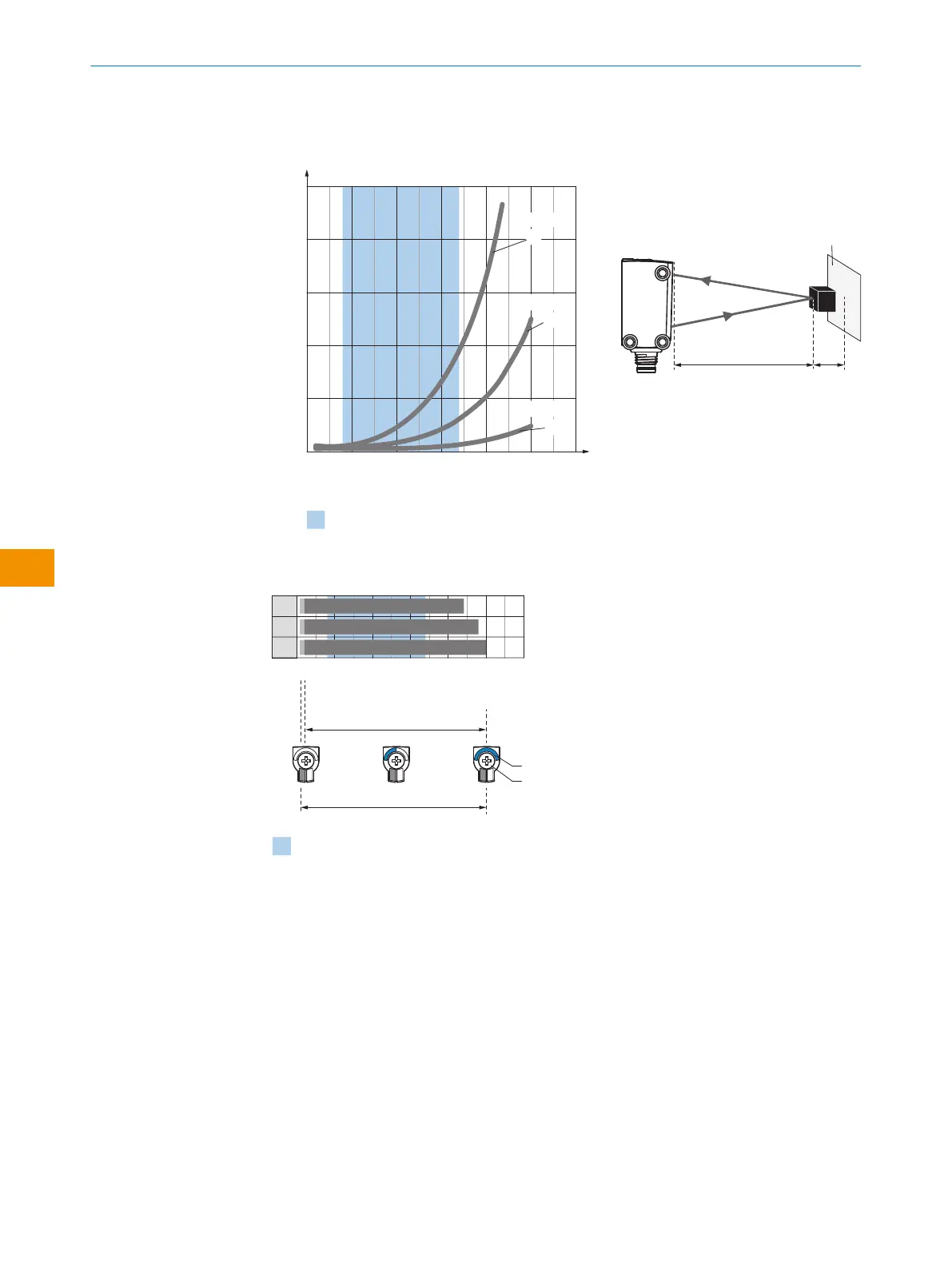

Minimum distance in mm (y) between the set sensing
range and white background (90 % remission factor)
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission factor)
Set sensing range x = 150 mm
Needed minimum distance to white
background y = 5.5 mm
Distance in mm (inch)
Recommended sensing range for
the best performance
20
(0.79)
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
1
6%/90%
90%/90%
3
2
18%/90%
Figura 4: WTB4SP-xxxxx1xxxx
3
1
2
0
150
(5.91)
100
(3.94)
50
(1.97)
200
(7.87)
250
(9.84)
300
(11.81)
Distance in mm (inch)
2204/10
4/10
4/10
240
250
D
C
A B
BluePilot
E
F
Recommended sensing range for
the best performance
Figura 5: WTB4SP-xxxxx1xxxx
1
Objeto negro, 6% de reflectividad
2
Objeto gris, 18% de reflectividad
3
Objeto blanco, 90% de reflectividad
A Distancia de conmutación mín. en mm
B Distancia de conmutación máx. en mm
C Campo de visión
D Ajuste del umbral de conmutación de rango para la supresión de fondo
E Indicación de distancia de conmutación
F Elemento de presión y rotación
Azul Rango recomendado de distancia de conmutación para un mejor rendimiento
