SICK WTB4S - Page 115

WTB4SP-xxxxx1xxxx:
0
150
(5.91)
100
(3.94)
50
(1.97)
200
(7.87)
250
(9.84)
300
(11.81)
0
y
x
y
x
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission factor)
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission factor)
Set sensing range x = 150 mm
Needed minimum distance to white
background y = 5.5 mm
Distance in mm (inch)
Recommended sensing range for
the best performance
20
(0.79)
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
1
6%/90%
90%/90%
3
2
18%/90%

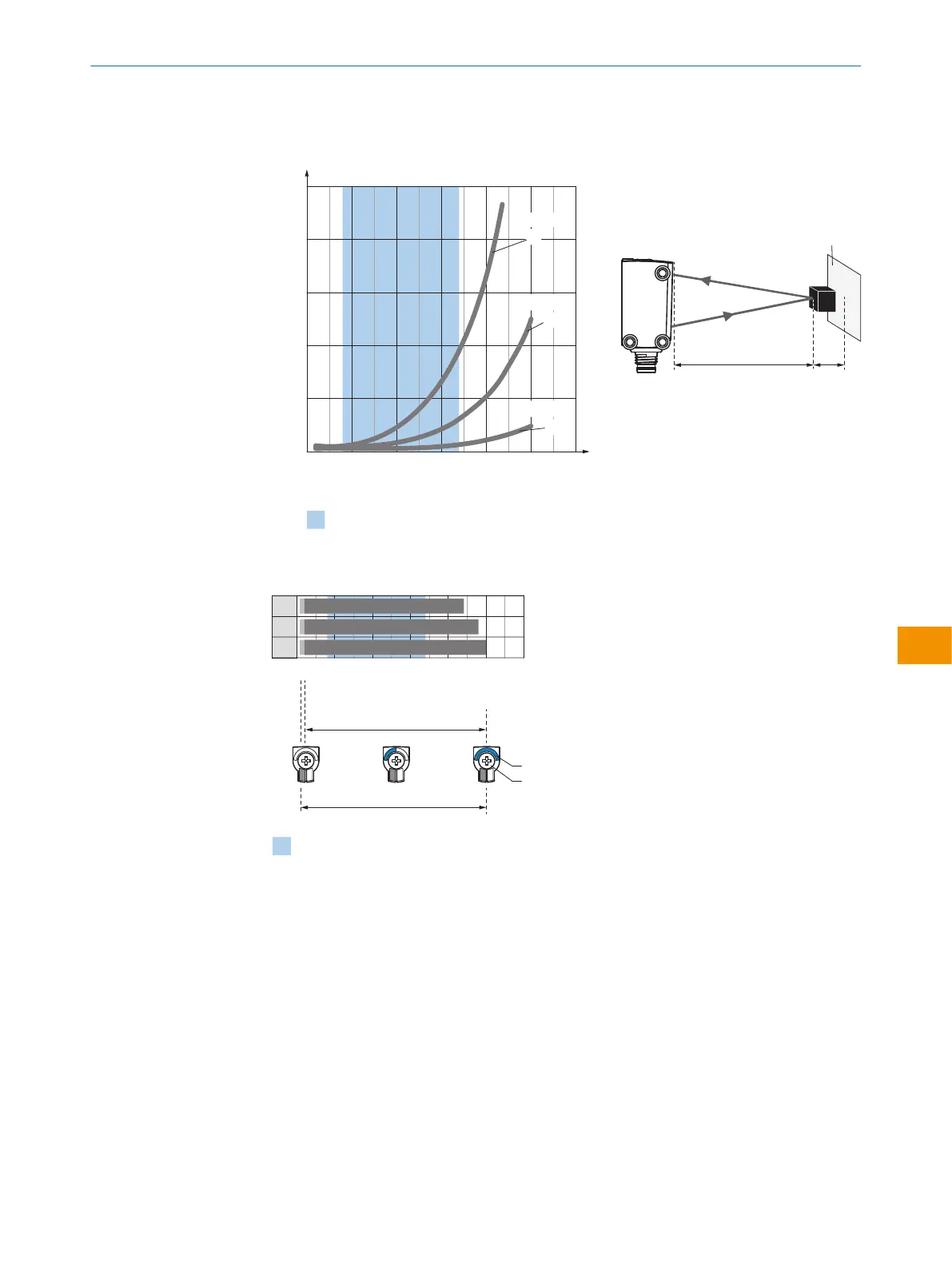

Figura 4: WTB4SP-xxxxx1xxxx
3
1
2
0
150
(5.91)
100
(3.94)
50
(1.97)
200
(7.87)
250
(9.84)
300
(11.81)
Distance in mm (inch)
2204/10
4/10
4/10
240
250
D
C
A B
BluePilot
E
F
Recommended sensing range for
the best performance
Figura 5: WTB4SP-xxxxx1xxxx
1
Oggetto nero, coefficiente di riflessione 6%
2
Oggetto grigio, coefficiente di riflessione 18%
3
Oggetto bianco, coefficiente di riflessione 90%
A Distanza di lavoro min. in mm
B Distanza di lavoro max. in mm
C Campo visivo
D Impostazione della soglia di commutazione dell'intervallo per l'eliminazione dello sfondo
E Indicatore della distanza di lavoro
F Regolazione a pressione-rotazione
blu Intervallo di distanza di lavoro raccomandato per massime prestazioni
ISTRUZIONI PER L’USO
8028211/2023/10/20 | SICK I S T R U Z I O N I P E R L ’ U S O | WTB4S
115
Contenuti soggetti a modifiche senza preavviso
it
