6.2 Alignement
Alignement avec élimination d'arrière-plan
Aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau de lumière
émise rouge touche l’objet en plein centre. S’assurer que l’ouverture optique (vitre
frontale) du capteur est parfaitement dégagée [voir illustration 3].

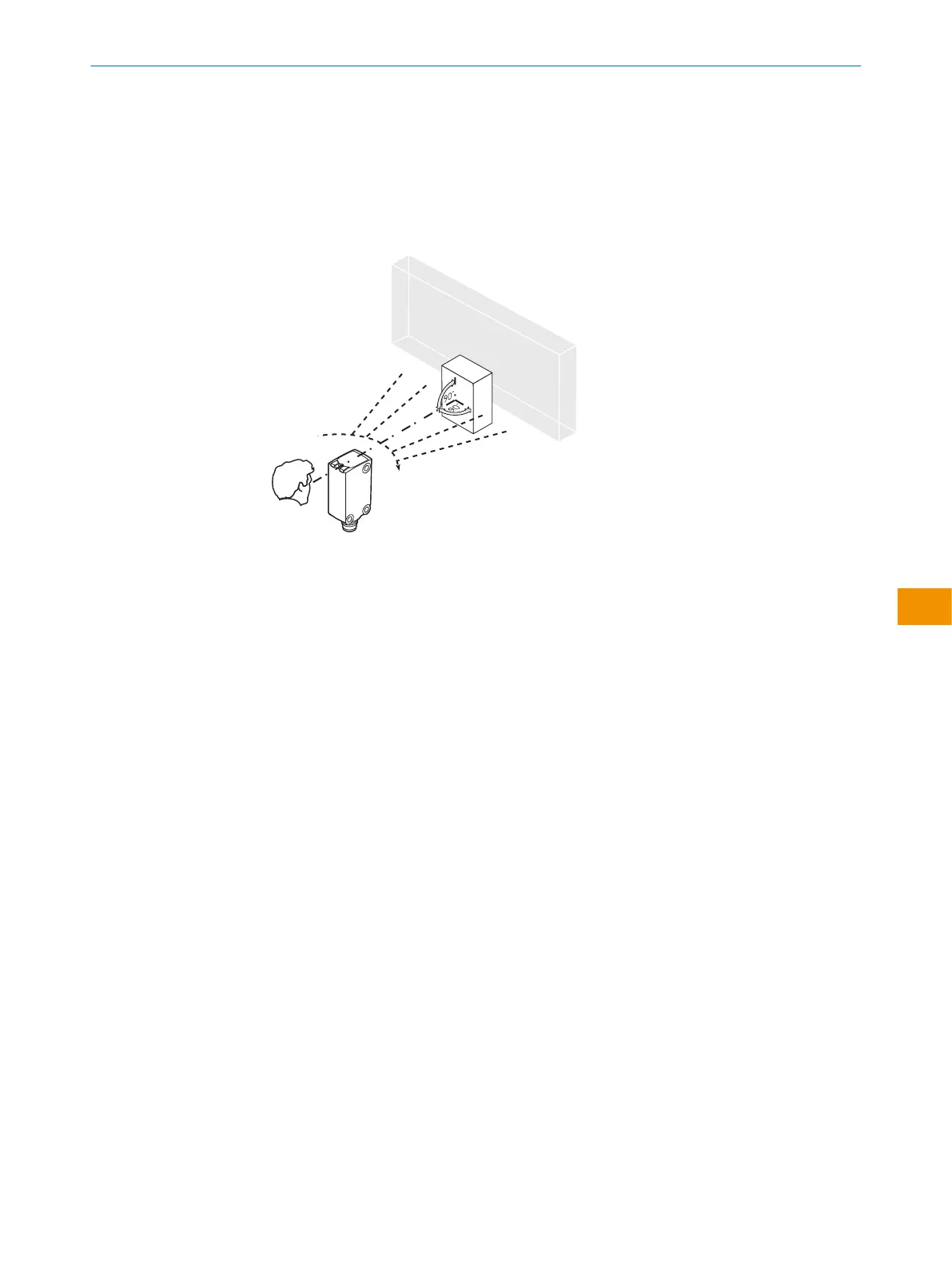

Illustration 3: Alignement sur l'objet
6.3 Vérification des conditions d’utilisation
WTB4S sont des détecteurs à réflexion directe avec élimination d’arrière-plan. En fonc‐
tion du coefficient de réflexion diffuse de l’objet à détecter et de l’arrière-plan qui se
trouve éventuellement derrière, une distance minimale (y) doit être respectée entre la
distance de commutation (x) réglée et l’arrière-plan.
Vérifier les conditions d’utilisation:
Comparer la distance de commutation et la distance par rapport à l’objet ou à l’ar‐
rière-plan et les caractéristiques de réflexion diffuse de l’objet avec le diagramme
correspondant (x = distance de commutation, y = distance minimale entre la distance
de commutation réglée et l’arrière-plan (blanc, 90%)) coefficient de réflexion diffuse:
6% = noir 1, 18% = gris 2, 90% = blanc 3 (par rapport au blanc standard selon DIN
5033). Nous recommandons d'effectuer le réglage avec un objet de faible coefficient
de réflexion diffuse.
