SICK WTB4S - Page 15

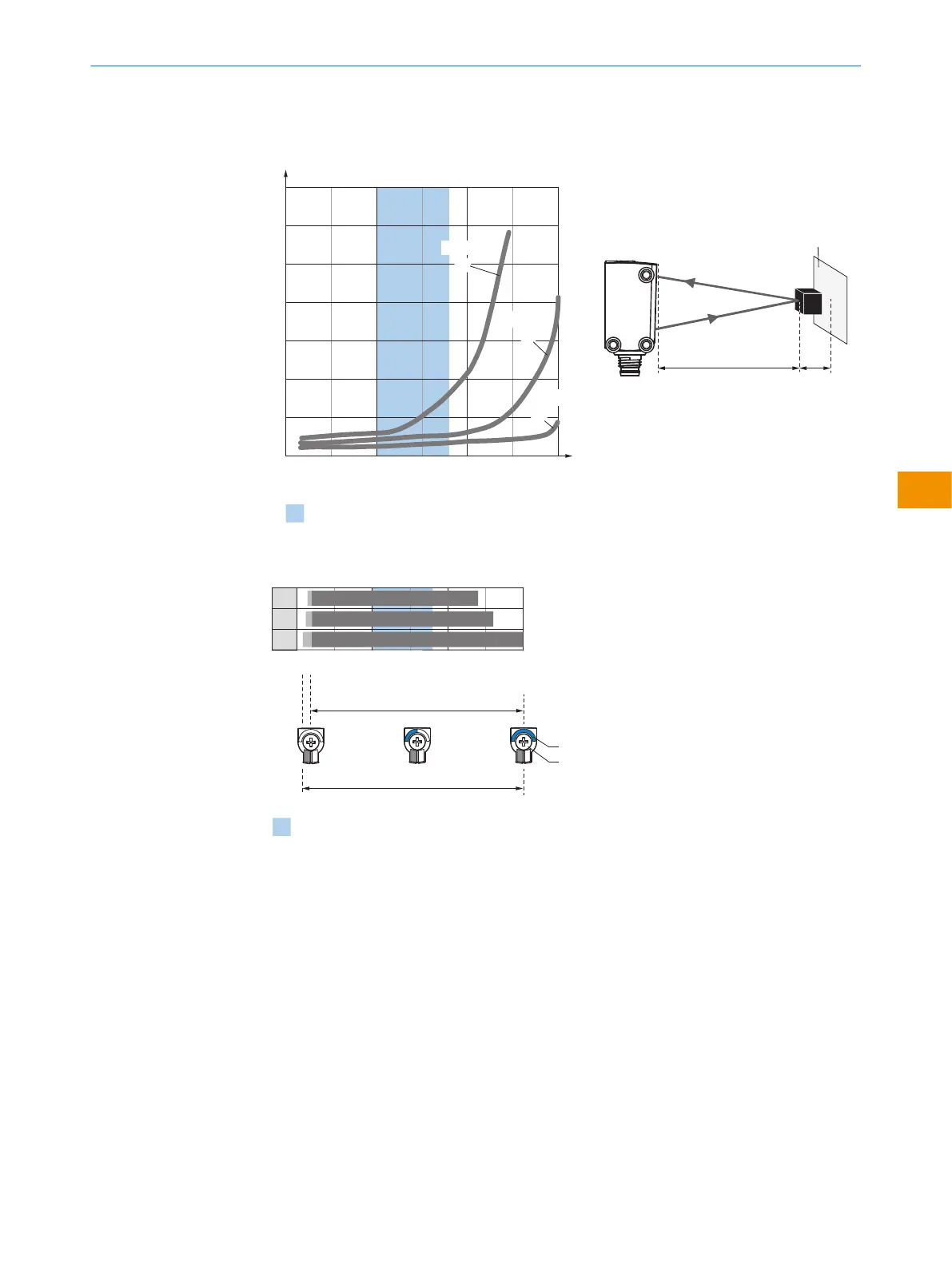

WTB4ST DoubleLine:
0
0
y
x
y
x
Mindestabstand in mm (y) zwischen eingestelltem
Schaltabstand und Hintergrund (90 % Remissionsgrad)
Beispiel:
Sichere Unterdrückung des Hintergrunds
Schwarzes Objekt (6 % Remissionsgrad)
Eingestellter Schaltabstand x = 80 mm
Benötigter Mindestabstand zu
weißem Hintergrund y = 1,2 mm
Abstand in mm
Empfohlener Schaltabstandsbereich für
beste Performance
7
5
6
4
3
2
1
15010050
Weißer Hintergrund (90 %)
1
6%/90%
90%/90%
3
2
18%/90%
Abbildung 8: WTB4ST DoubleLine
3
1
2
0
Abstand in mm
15010050
1207/10
6/10
4/10
130
150
Empfohlener Schaltabstandsbereich für
beste Performance
D
C
A B
BluePilot
E
F
Abbildung 9: WTB4ST DoubleLine
1
Schwarzes Objekt, 6% Remissionsgrad
2
Graues Objekt, 18 % Remissionsgrad
3
Weißes Objekt, 90% Remissionsgrad
A Schaltabstand min. in mm
B Schaltabstand max. in mm
C Sichtbereich
D Einstellbereich Schaltschwelle für Hintergrundausblendung
E Schaltabstandsanzeige
F Drück-Dreh-Element
blau Empfohlener Schaltabstandsbereich für beste Performance
Mithilfe von siehe Tabelle 4, Seite 11 die Funktion überprüfen. Wenn sich der Digital‐
ausgang nicht entsprechend siehe Tabelle 4, Seite 11 verhält, die Einsatzbedingungen
prüfen.
