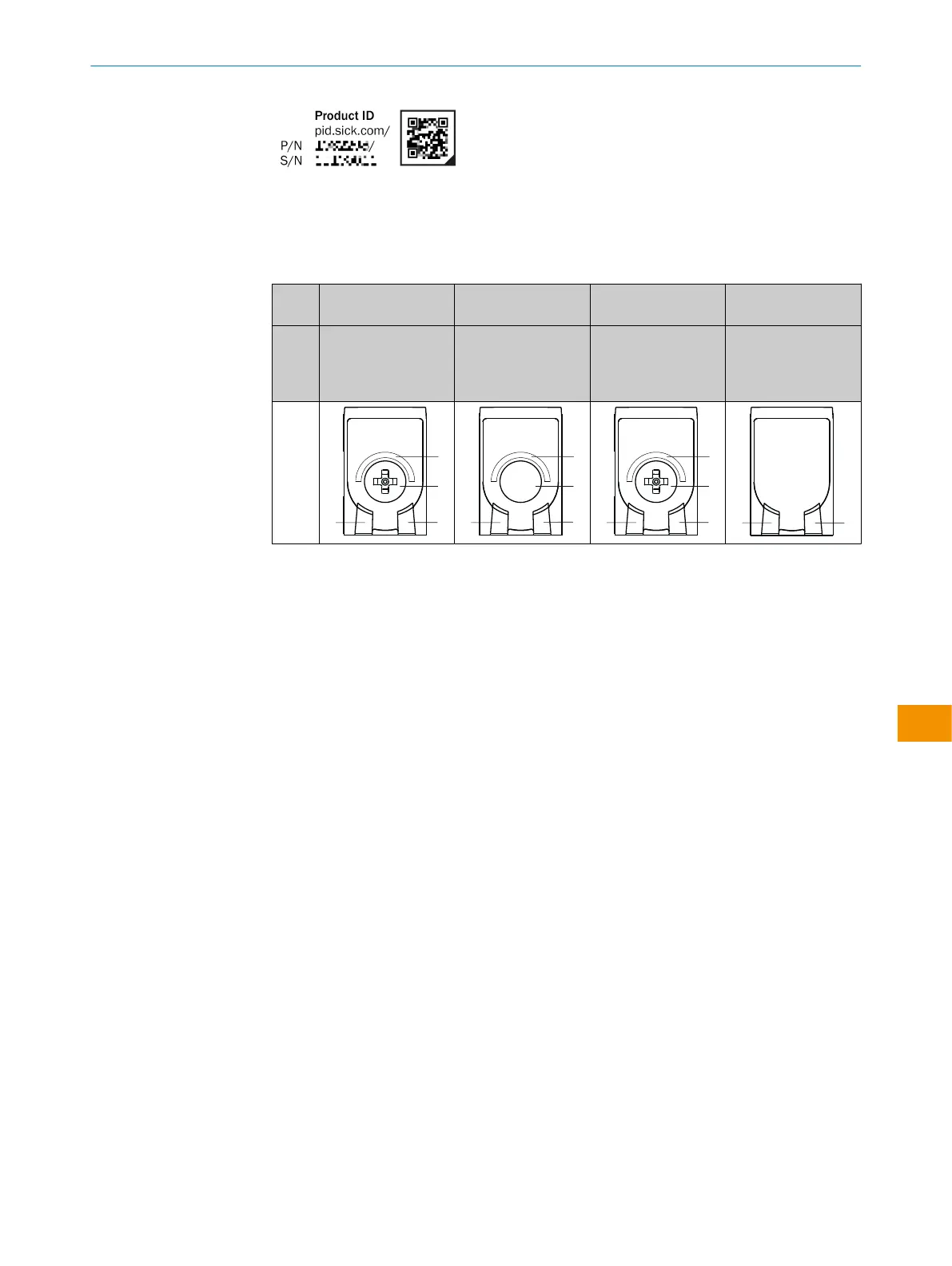

Rysunek 1: SICK Product ID
3.2 Elementy obsługowe iwskaźnikowe
Tabela 1: Elementy obsługowe iwskaźnikowe
WTB4
Sx-
xxxxxx20 xxxxxx30 xxxxxx10 xxxxxxA0
Element przycis‐
kowo-obrotowy
Przycisk Teach-in potencjometr Ustawienie zdefinio‐
wane na stałe
– brak możliwości
ustawienia
3
1
2
4
3
1
2
4
3
1
2
4
1
2
1
Zielony LED: napięcie zasilające aktywne
2
Żółty LED: status odbioru światła
3
Element przyciskowo-obrotowy / potencjometr / przycisk Teach: ustawianie zasięgu
4
BluePilot niebieski: wskaźnik zasięgu
3.3 Interfejs komunikacyjny IO-Link
Produkt jest wyposażony winterfejs komunikacyjny IO-Link.
Komunikacja IO-Link to system komunikacji urządzenia Master-.
Produkt może pracować wstandardowym trybie I/O (SIO) lub wtrybie IO-Link (IOL).
Wszystkie funkcje automatyki ipozostałe ustawienia parametrów działają zarówno
wtrybie IO-Link, jak iwstandardowym trybie I/O.
Następujące funkcje są obsługiwane przez standardowy interfejs komunikacyjny IO-
Link:
•
Elastyczne ustawienia czujnika
•
Cyfrowe przesyłanie sygnałów czujnika do urządzenia IO-Link Master
•
Wizualizacja i parametryzacja czujnika
•
Diagnostyka /Condition Monitoring
•
Identyfikacja urządzenia
•
Łatwa wymiana urządzeń
•
Wydarzenia
Szczegółowy opis możliwych do ustawienia funkcji iprzyporządkowanych wskaźników
można znaleźć w informacji technicznej „Opis IO-Link”: Informacja techniczna: Foto‐
przekaźniki, SICK Smart Sensors/IO-Link.
3.3.1 Dokumentacja i akcesoria
Dostępne są akcesoria idodatkowe informacje dotyczące integracji ikonfiguracji urzą‐
dzenia IO-Link. Dokumentacja, oprogramowanie, akcesoria iłącza są dostępne za
pośrednictwem identyfikatora produktu SICK, patrz "Identyfikacja produktu za pośrednic‐
twem SICK Product ID", strona 158.
