5.2 Wskazówki dotyczące dopuszczenia UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Wskazówki dotyczące podłączenia
Praca wstandardowym trybie I/O:
Przyłącze wtyku: przyporządkowanie styków
Przewód: kolor żyły
Podłączyć zasilanie elektryczne iwłączyć zasilanie dopiero po podłączeniu wszystkich
połączeń elektrycznych.
Praca wtrybie IO-Link: podłączyć urządzenie do odpowiedniego urządzenia IO-Link Mas‐
ter. Za pomocą IODD/bloku funkcyjnego zintegrować wurządzeniu master lub wsterow‐
niku. Na czujniku miga zielony wskaźnik LED. IODD oraz blok funkcyjny są dostępne do
pobrania pod adresem www.sick.com oraz numerem katalogowym.
Objaśnienie terminologii połączeń zastosowanej wponiższych tabelach:
BN = brązowy
WH = biały
BU = niebieski
BK = czarny
Q/Q = wyjście cyfrowe
C = IO-Link
MF = wejście/wyjście wielofunkcyjne
L+ = napięcie zasilające (U
V
)
M = masa
DC: 10 ... 30VDC, patrz "Dane techniczne", strona 173

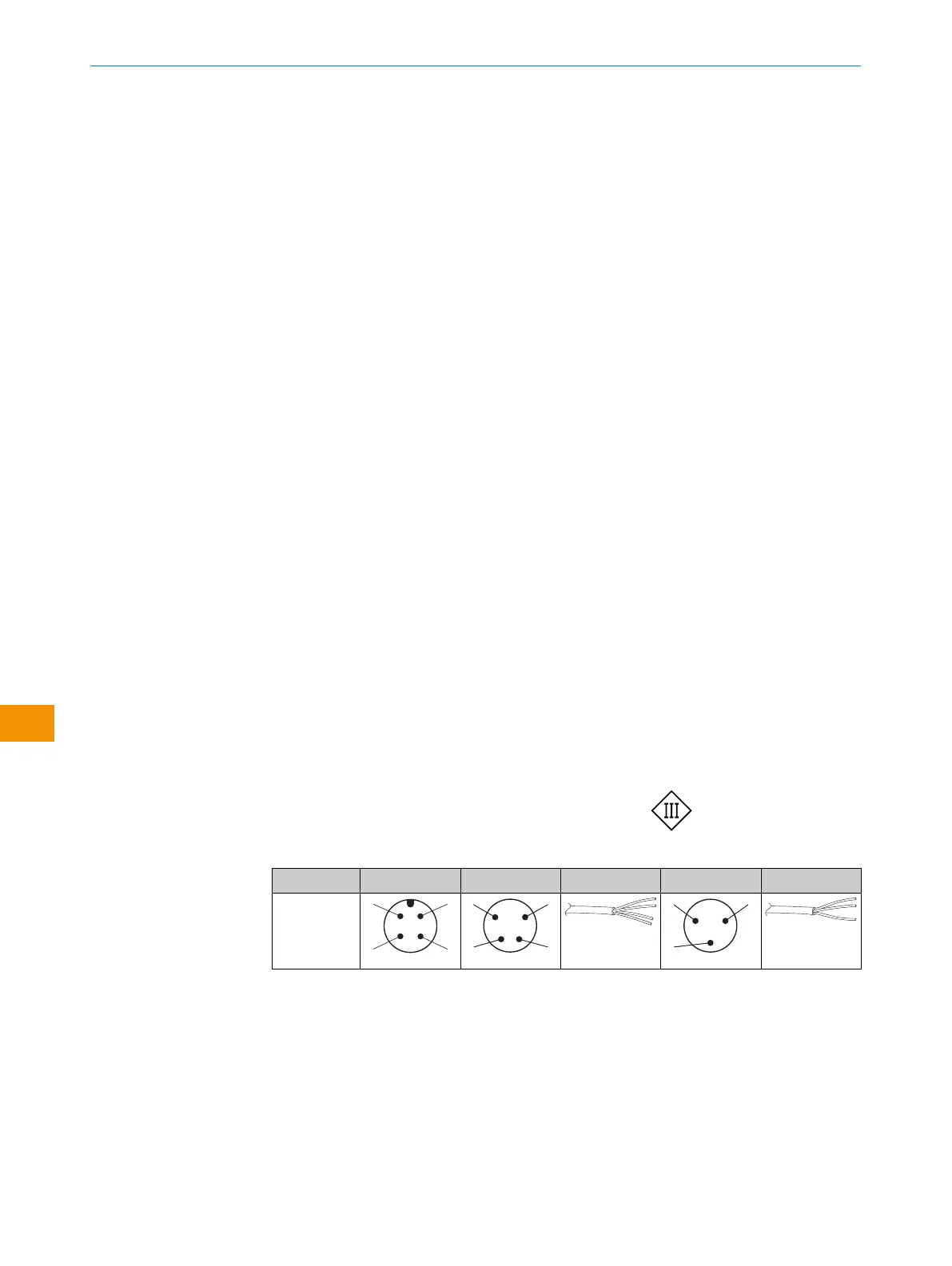

Tabela 2: Przyłącze elektryczne
WTB4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0,14mm
2
AWG26
4
3 1
0,14mm
2
AWG26
INSTRUKCJA EKSPLOATACJI
162
I N S T R U K C J A E K S P L O A T A C J I | WTB4S 8028211/2023/10/20 | SICK
Z zastrzeżeniem zmiany bez powiadomienia
