WTB4Sx-xxxxxx2x mit Drück-Dreh-Element

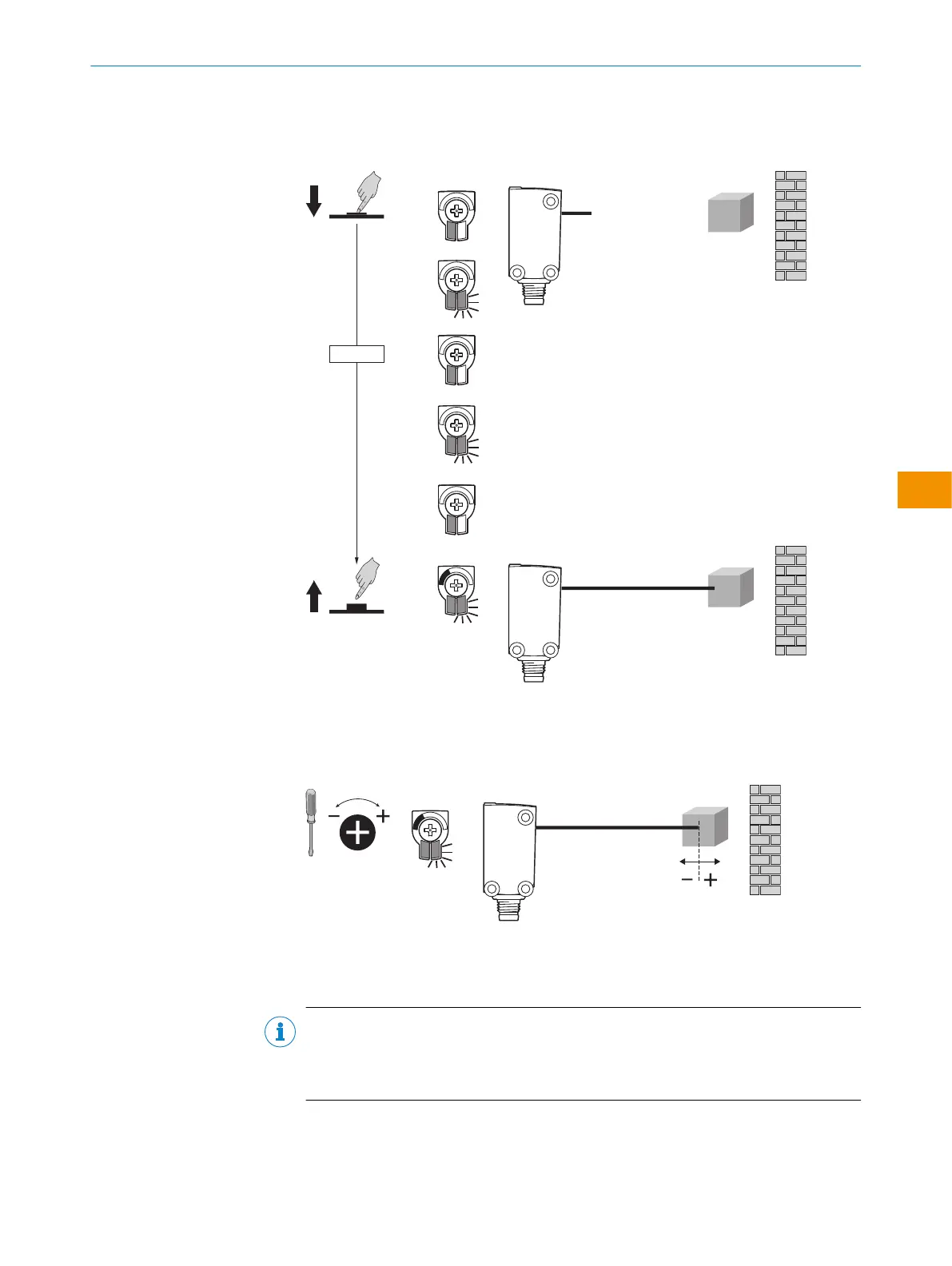

1. Durch Drücken der Teach-in-Taste bis die gelbe LED blinkt (ca. 1- 3Sekunden) wird
der Schaltabstand eingestellt.
1...3 sec.
2. Je nach Anforderungen kann mit dem Potentiometer (ohne Drücken der Teach-in-
Taste) eine Feineinstellung vorgenommen werden.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
Der Schaltabstand kann auch alleinig mit dem Potentiometer eingestellt werden.
Wir empfehlen, den Schaltabstand in das Objekt zu legen. Nachdem der Schalt‐
abstand eingestellt worden ist, das Objekt aus dem Strahlengang entfernen,
der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert sich (siehe
Tabelle 6).
HINWEIS
WTB4ST: Nach dem Teach-in muss ca. 1/3 des Linienlichtflecks bedeckt sein,
damit der Sensor schaltet - die Empfindlichkeit kann über Drehen eingestellt
werden, so dass der Sensor auch bei geringerer Abdeckung schaltet.
✓
Sensor ist eingestellt und betriebsbereit.
