SICK WTB4S - Page 175

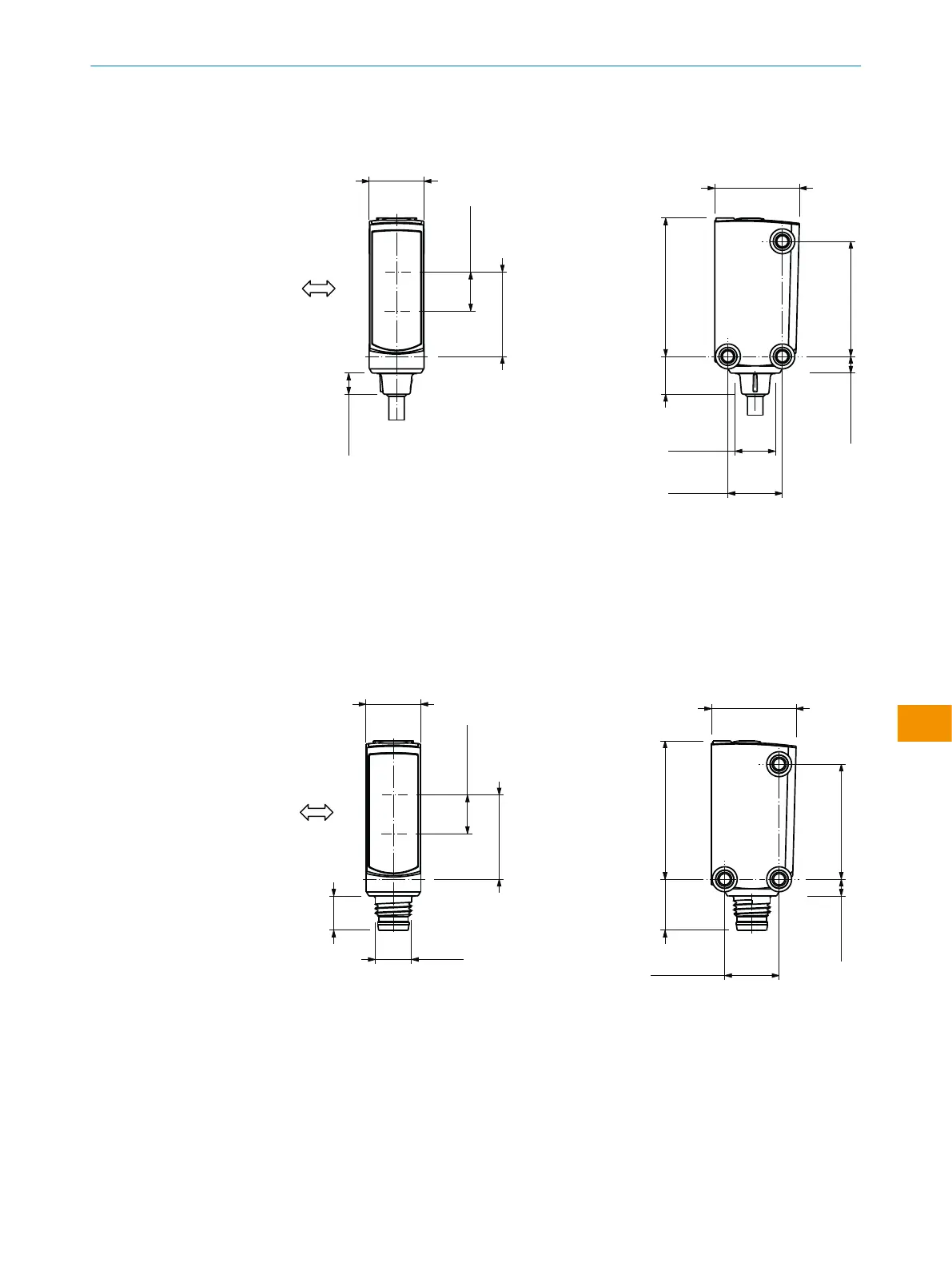

11.2 尺寸图
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)
Rysunek 11: WTx4SP ，导线接口
1
Preferowany kierunek materiału pomiarowego
2
Środek osi optycznej, odbiornik
3
Środek osi optycznej, nadajnik
4
Przyłącze
5
Gwint mocujący M3
6
Wyświetlacz ielementy sterujące
12.1 (0.48)
M8x1
7.6 (0.3)
8.6 (0.34)
18.6 (0.73)
11.3 (0.44)
3.7 (0.15)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
6
5
4
3
1
2
5 5
Rysunek 12: WTx4SP ， M8 插头
1
Preferowany kierunek materiału pomiarowego
2
Środek osi optycznej, odbiornik
3
Środek osi optycznej, nadajnik
4
Przyłącze
5
Gwint mocujący M3
6
Wyświetlacz ielementy sterujące
