a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3 Notas sobre a conexão
Operação no modo I/O padrão:
Conector: ocupação de conectores
Cabo: cor dos fios
Aplique e ligue a alimentação de tensão somente após a conexão de todas as cone‐
xões elétricas.
Operação no modo IO-Link: conecte o dispositivo em um IO-Link Master apropriado.
Integre via IODD/bloco funcional no mestre ou no comando. O LED verde pisca no
sensor. O download da IODD e do bloco funcional está disponível em www.sick.com
informando o número do artigo.
Esclarecimento sobre a terminologia de conexões utilizadas conforme tabelas a seguir:
BN = Brown (Marrom)
WH = White (Branco)
BU = Blue (Azul)
BK = Black (Preto)
Q/Q = saída digital
C = IO-Link
MF = Entrada/saída multifuncional
L+ = tensão de alimentação (V
S
)
M = peso
CC: 10 ... 30VCC, ver "Dados técnicos", página 199

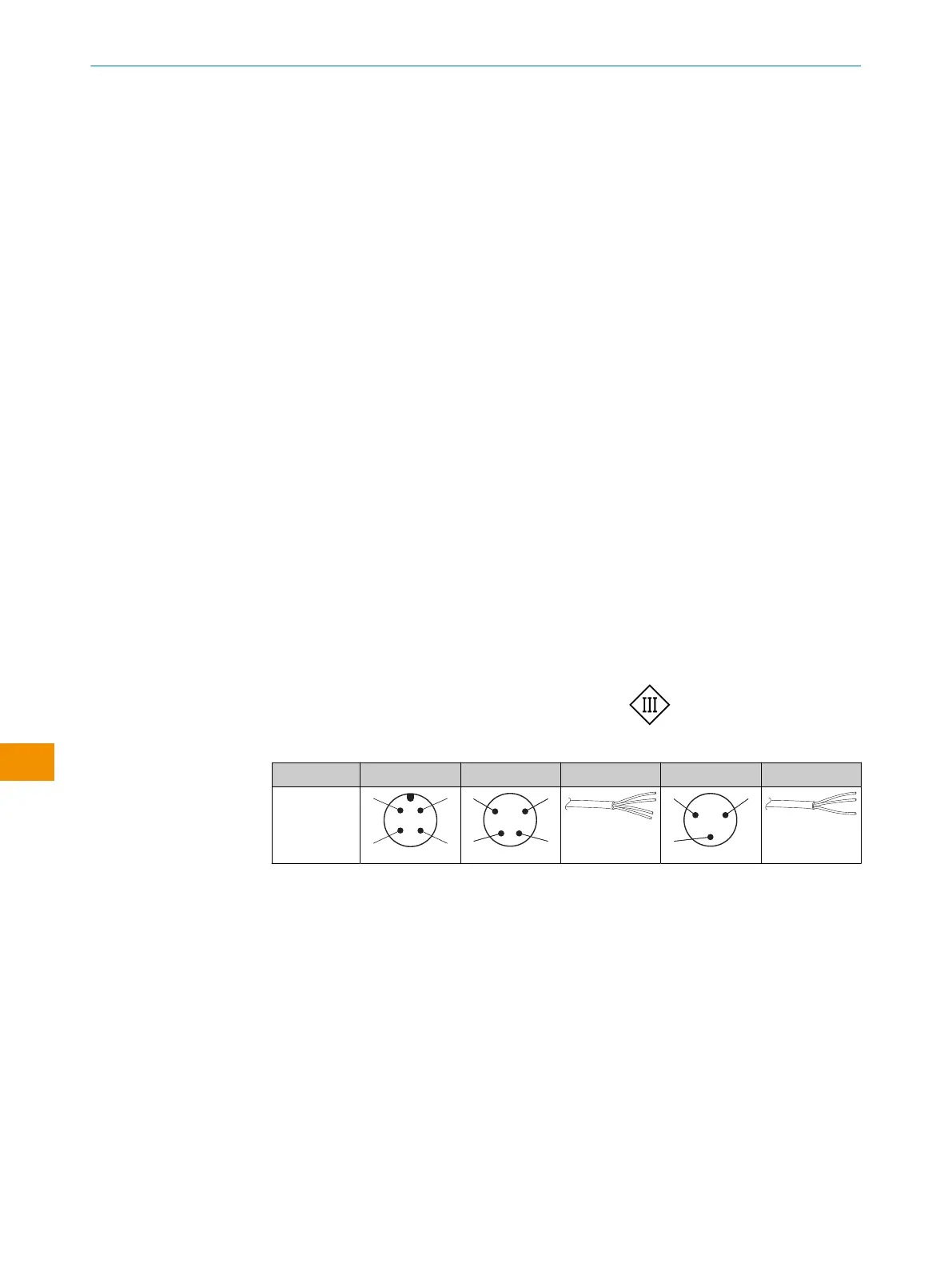

Tabela 2: Conexão elétrica
WTB4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0,14mm
2
AWG26
4
3 1
0,14mm
2
AWG26
MANUAL DE INSTRUÇÕES
188
M A N U A L D E I N S T R U Ç Õ E S | WTB4S 8028211/2023/10/20 | SICK
Sujeito a alteração sem aviso prévio
