WTB4ST DoubleLine:
0
0
y
x
y
x
Minimum distance in mm (y) between the set sensing
range and white background (90 % remission factor)
Example:
Safe suppression of the background
White background (90 %)
Black object (6 % remission factor)
Set sensing range x = 80 mm
Needed minimum distance to white
background y = 1.2 mm
Distance in mm (inch)
Recommended sensing range for
the best performance
7
(0.28)
5
(0.20)
6
(0.24)
4
(0.16)
3
(0.12)
2
(0.08)
1
(0.04)
150
(5.91)
100
(3.94)
50
(1.97)
1
6%/90%
90%/90%
3
2
18%/90%

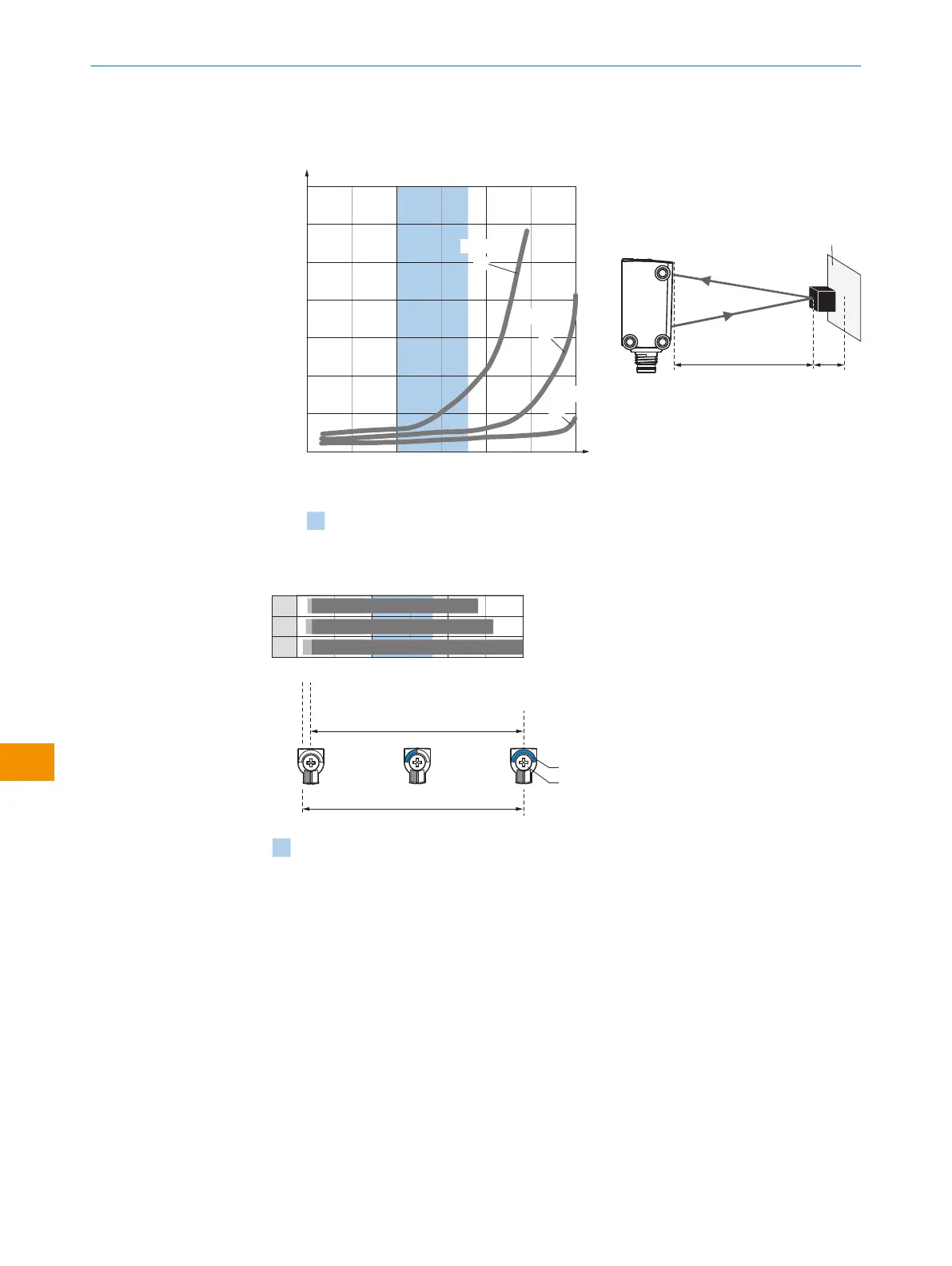

Figura 8: WTB4ST DoubleLine
3
1
2
0
Distance in mm (inch)
150
(5.91)
100
(3.94)
50
(1.97)
1207/10
6/10
4/10
130
150
D
C
A B
BluePilot
E
F
Recommended sensing range for
the best performance
Figura 9: WTB4ST DoubleLine
1
Objeto preto, percentual de reflexão difusa de 6%
2
Objeto cinza, percentual de reflexão difusa de 18%
3
Objeto branco, percentual de reflexão difusa de 90%
A Distância de comutação mín. em mm
B Distância de comutação máx. em mm
C Campo de visão
D Ajuste da faixa limiar de comutação para supressão do fundo
E Indicador da distância de comutação
F elemento de pressão e giro
azul Faixa de distância de comutação recomendada para atingir o melhor desempenho
Use ver tabela 4, página 189 para verificar a função. Se a saída digital não se compor‐
tar de acordo com ver tabela 4, página 189, verifique as condições da aplicação.
