WTB4Sx-xxxxxx2x com elemento de pressão e giro

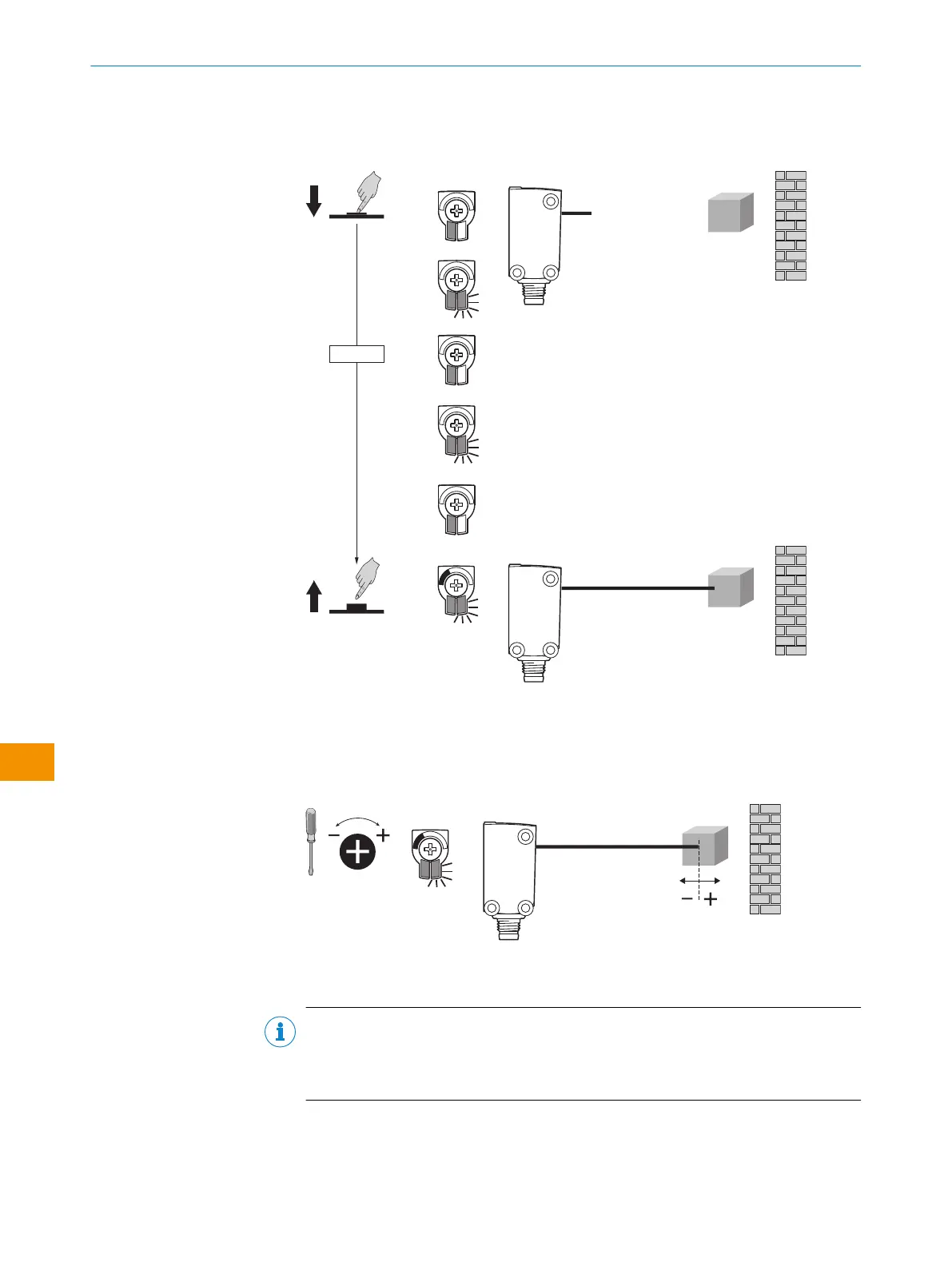

1. O ajuste da distância de comutação é efetuado com a pressão da tecla teach-in
até o LED amarelo piscar (aprox. 1-3s).
2. Dependendo dos requisitos, é possível fazer um ajuste fino com o potenciômetro
(sem apertar a tecla teach-in).
Giro para direita: aumento da distância de comutação
Giro para esquerda: redução da distância de comutação
A distância de comutação também pode ser ajustada apenas com o potenciôme‐
tro.
Recomendamos ajustar a distância de comutação no objeto. Depois que a distân‐
cia de comutação estiver ajustada, remova o objeto do caminho óptico; o fundo
será suprimido. A saída digital muda (ver tabela 6).
NOTA
WTB4ST: após o teach-in, aproximadamente 1/3 do ponto de luz da linha deve
estar coberto para que o sensor comute - a sensibilidade pode ser ajustada
girando, para que o sensor também comute com uma cobertura menor.
✓
O sensor está ajustado e operacional.
