11.2 Масштабные чертежи
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)

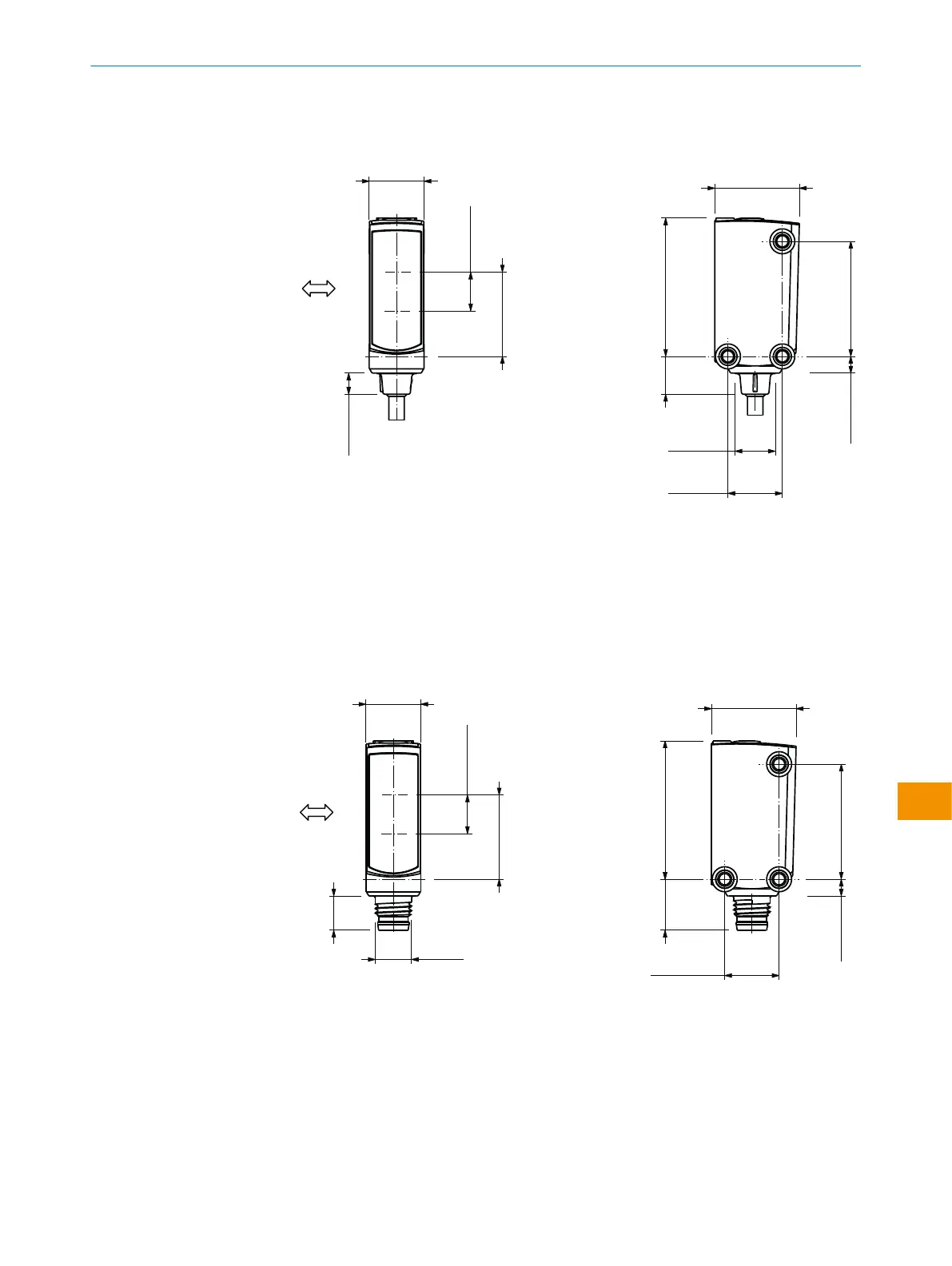

Рисунок 11: WTx4SP, проводное подключение
1
Предпочтительное направление распознаваемого объекта
2
Середина оптической оси приемника
3
Середина оптической оси передатчика
4
Соединение
5
Резьбовое крепежное отверстие М3
6
Элементы индикации и управления
12.1 (0.48)
M8x1
7.6 (0.3)
8.6 (0.34)
18.6 (0.73)
11.3 (0.44)
3.7 (0.15)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
6
5
4
3
1
2
5 5
Рисунок 12: WTx4SP, штепсельная вилка M8
1
Предпочтительное направление распознаваемого объекта
2
Середина оптической оси приемника
3
Середина оптической оси передатчика
4
Соединение
5
Резьбовое крепежное отверстие М3
6
Элементы индикации и управления
