SICK WTB4S - Page 229

2
1
3
5
12.1 (0.48)
18.6 (0.73)
8.9 (0.35)
4
4
4
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)

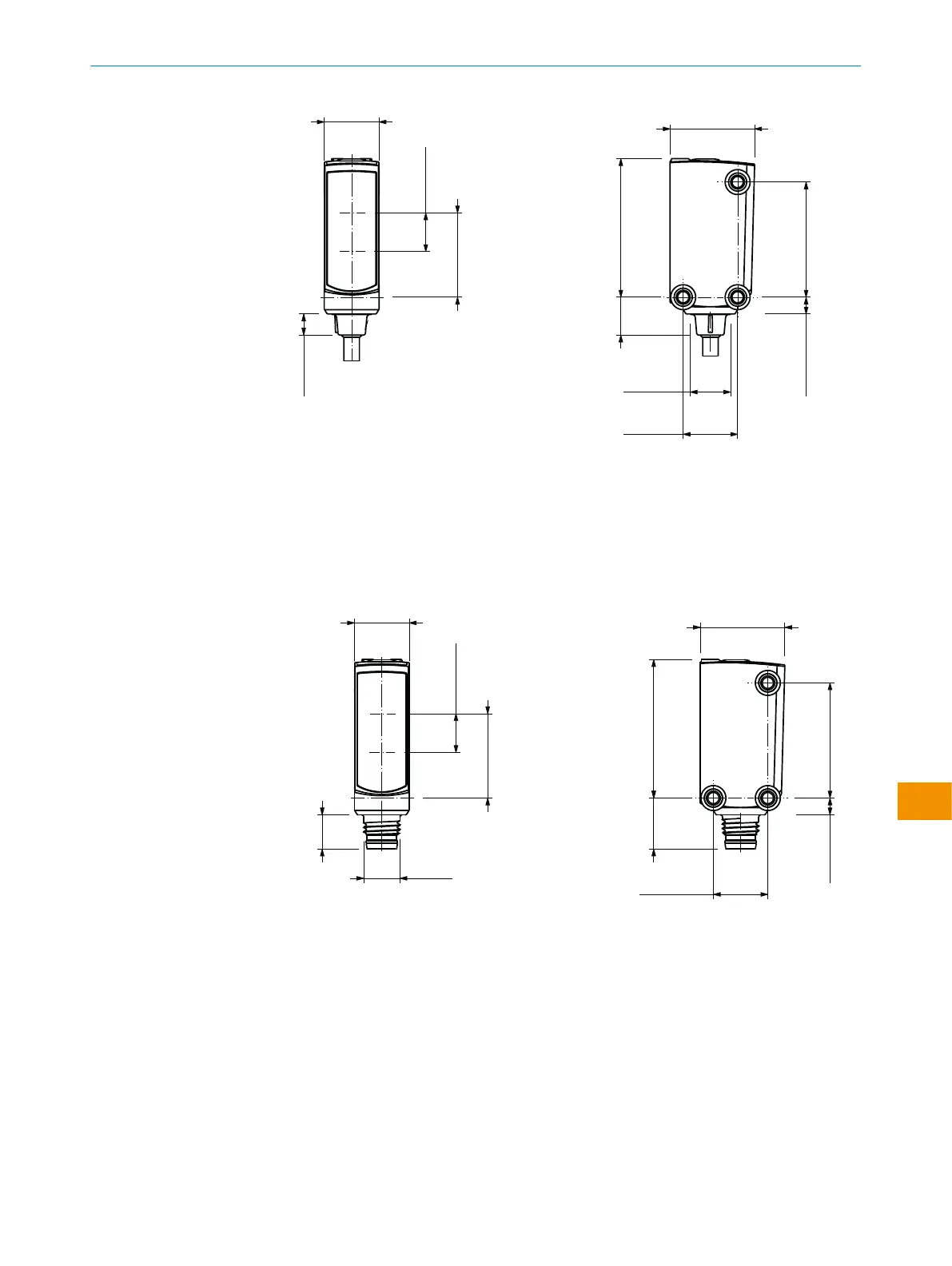

Рисунок 15: WTx4ST, DoubleLine, проводное подключение
1
Середина оптической оси приемника
2
Середина оптической оси передатчика
3
Соединение
4
Резьбовое крепежное отверстие М3
5
Элементы индикации и управления
12.1 (0.48)
M8x1
7.6 (0.3)
8.9 (0.35)
18.6 (0.73)
11.3 (0.44)
3.7
(0
.
1
5)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
5
4
3
2
1
4 4
Рисунок 16: WTx4ST, DoubleLine, штепсельная вилка M8
1
Середина оптической оси приемника
2
Середина оптической оси передатчика
3
Соединение
4
Резьбовое крепежное отверстие М3
5
Элементы индикации и управления
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
8028211/2023/10/20 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WTB4S
229
Возможны изменения без уведомления
ru
