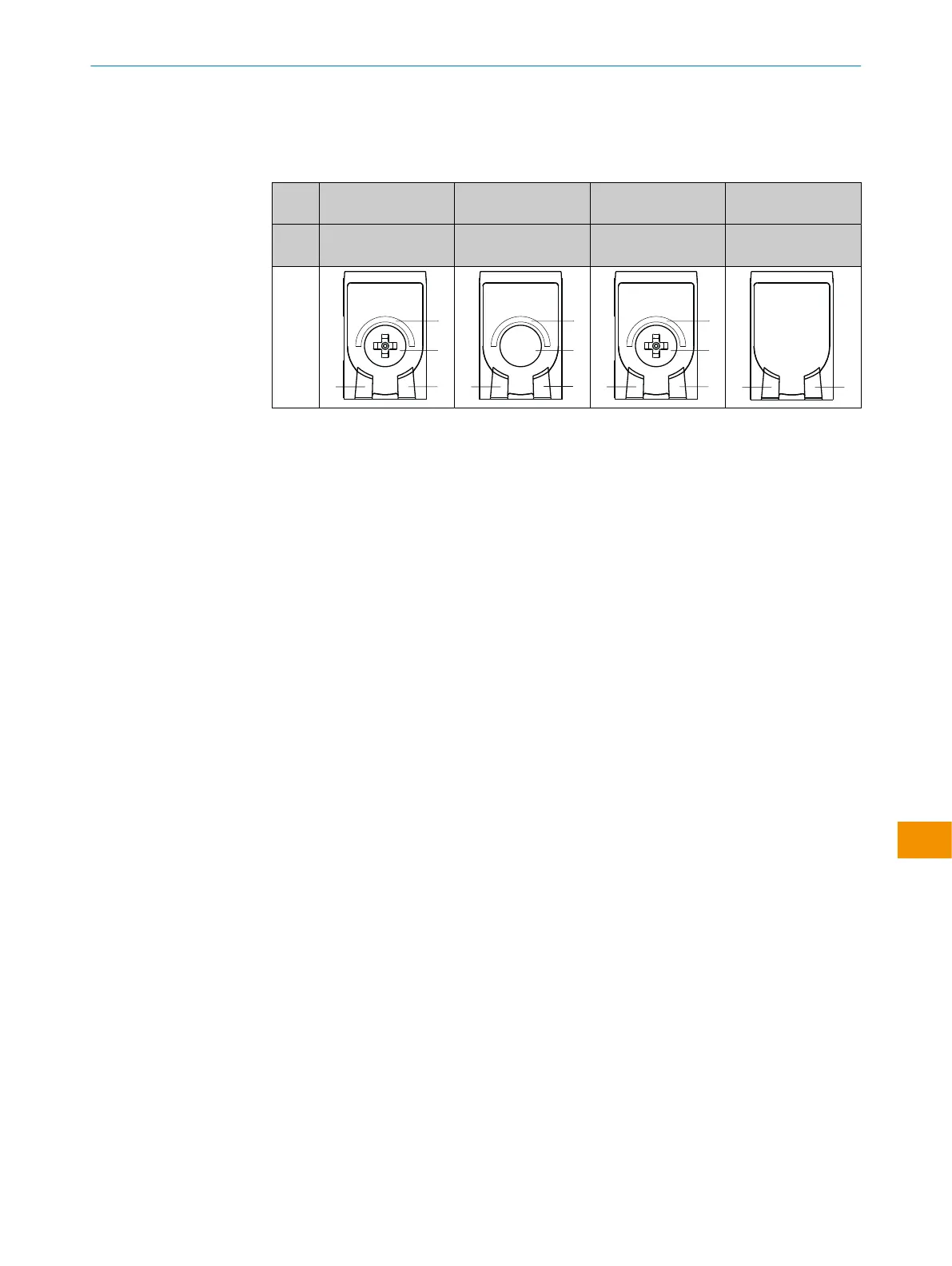

3.2 操作及显示元件
表格 1: 操作及显示元件
WTB
4Sx-
xxxxxx20 xxxxxx30 xxxxxx10 xxxxxxA0
按转元件 示教键 电位计 确定默认设置 - 无
设置选项
1
绿色 LED:工作电压激活
2
黄色 LED:光接收状态
3
按转元件 / 电位计 / 钮 Teach:用于调节触发感应距离
4
BluePilot 蓝色:触发感应距离显示
3.3 通信接口 IO-Link
该产品拥有 IO-Link 通信接口。
IO-Link 通信是一种 Master-Device 设备通信系统。
产品可在标准 I/O 模式 (SIO) 或 IO-Link 模式 (IOL) 中运行。所有自动化功能和其
他参数设置在 IO-Link 运行模式和标准 I/O 运行模式中均有效。
通过标准通信接口 IO-Link 可支持以下功能:
•
灵活的传感器设置
•
将传感器信号以数字方式传输至 IO-Link 主站
•
传感器可视化和参数设定
•
诊断 /Condition Monitoring
•
设备识别
•
简便的设备更换
•
事件
有关可设置的功能和相关指数的详细说明,请参阅技术信息“IO-Link 说明”: 技术信
息:光电传感器,SICK Smart Sensors/IO-Link。
3.3.1 文档和配件
可提供用于集成和设置 IO-Link 设备的附件组件和额外信息。您可以找到文档和软
件、配件以及带有 SICK 产品 ID 的链接,参见 "通过 SICK Product ID 标识产品",
第 236 页 。
文档和软件
•
IODD:设备描述文件
•
IODD 概览:IODD 内容列表
•
IO-Link 说明:IO-Link 设备的流程、服务数据和事件的详细说明
技术信息:光电传感器,SICK Smart Sensors/IO-Link
•
SDD:图形用户界面
•
Function Block Factory
•
SOPAS ET:配置软件
操作指南
