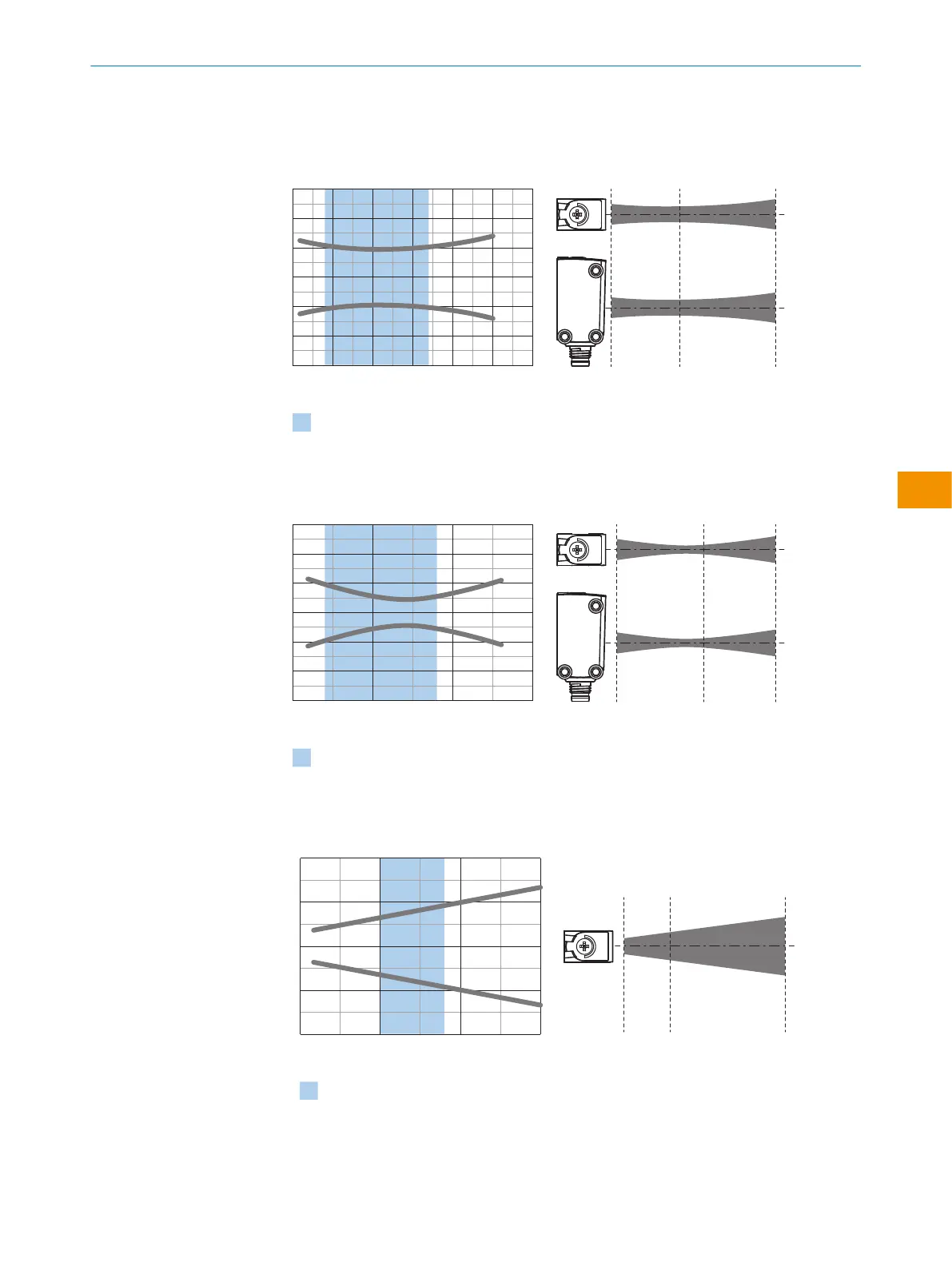

11.3 Lichtfleckdiagramme
0
Abstand in mm
Abmessungen in mm
4
6
–6
–4
0
2
–2
Empfohlener Schaltabstandsbereich für
beste Performance
15010050 200 250 300
10 250110
Abbildung 17: WTB4SP-xxxxx1xx
0
Abstand in mm
Abmessungen in mm
4
6
–6
–4
0
2
–2
Empfohlener Schaltabstandsbereich für
beste Performance
10050 150
10 13070
Abbildung 18: WTB4SP-xxxxx2xx
0
Abstand in mm
Abmessungen in mm
0
10
–10
Empfohlener Schaltabstandsbereich für
beste Performance
20
–20
10050 150
10 15050
Abbildung 19: WTB4ST-xxxxxAxx, Horizontale Lichtfleckgröße
