数字输出
WTB4SP-xxxxx1 WTB4SP-xxxxx2 WTB4ST-xxxxx1
输出电流 I
max.
≤ 100 mA ≤ 100 mA ≤ 100 mA
保护电路 A, B, D
1)
A, B, D
1)
A, B, D
1)
响应时间 ≤ 500 µs
2)
≤ 500 µs
2)
≤ 1.000 µs
2)
开关频率 1000 Hz
3)
1000 Hz
3)
500 Hz
3)
1)
A = U
B
接口（已采取反极性保护措施）
B = 具有反极性保护的输入端和输出端
D = 抗过载电流和抗短路输出端
2)
信号传输时间（电阻负载时）
3)
明暗比为 1:1
8)
若通过软件完成配置，则适用于引脚 2 的 Q\
机械参数
WTB4SP-xxxxx1 WTB4SP-xxxxx2 WTB4ST-xxxxx1
防护类型 IP66, IP67 IP66, IP67 IP66, IP67
运行环境温度 –40 °C... +60 °C –40 °C... +60 °C –40 °C ... +60 °C
11.2 尺寸图
3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.6 (0.34)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)

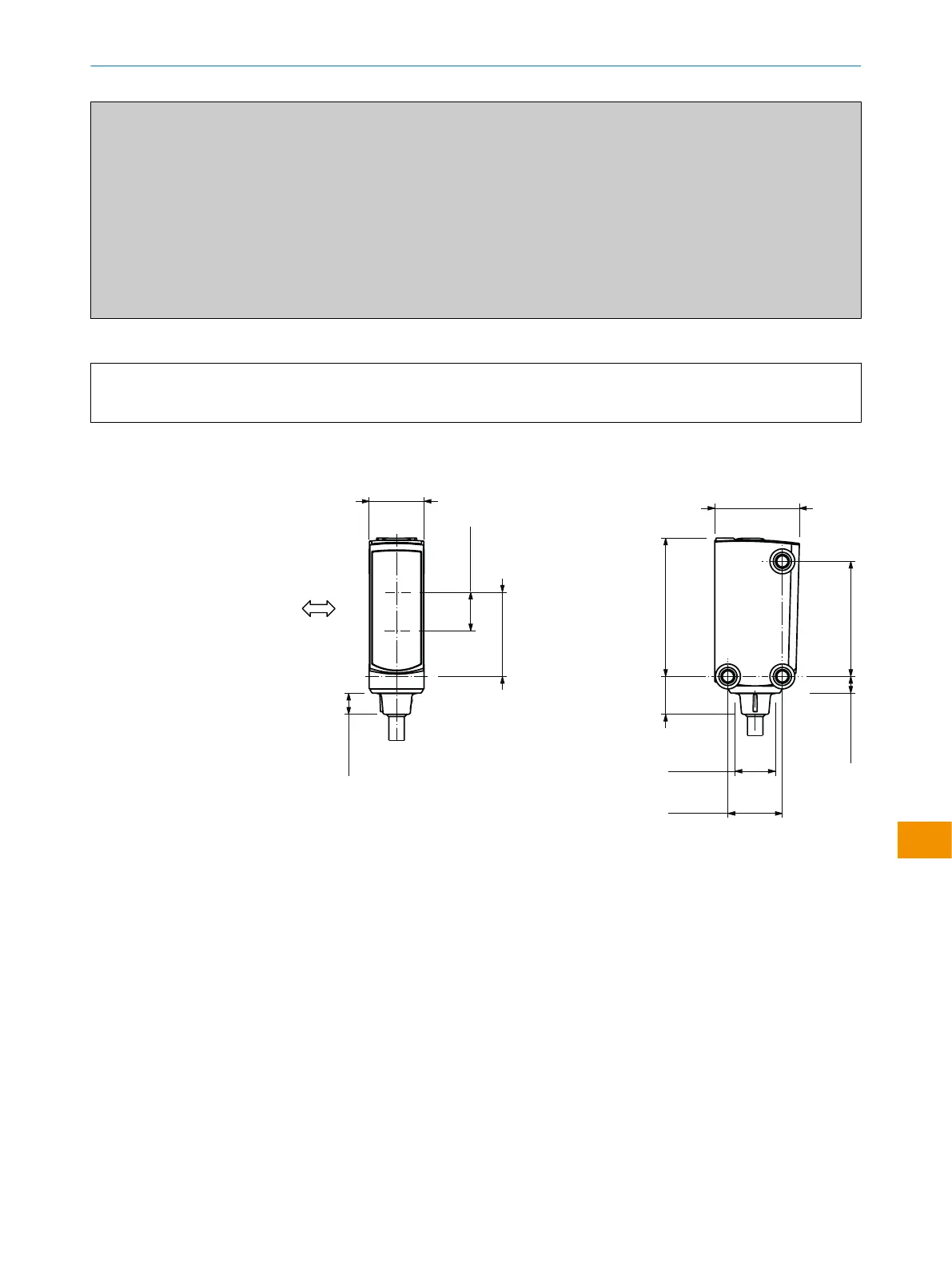

插图 11: WTx4SP，导线接口
1
待测物体的优选方向
2
接收器光轴中心
3
发射器光轴中心
4
接口
5
紧固螺纹 M3
6
显示与设置元件
