SICK WTB4S - Page 74

3
1
2
4
6
12.1 (0.48)
18.6 (0.73)
8.9 (0.35)
5
5
5
18.6 (0.73)
4.7 (0.18)
30.5 (1.2)
8.4 (0.33)
25.4 (1)
3.7 (0.15)
12 (0.47)
8.9 (0.35)

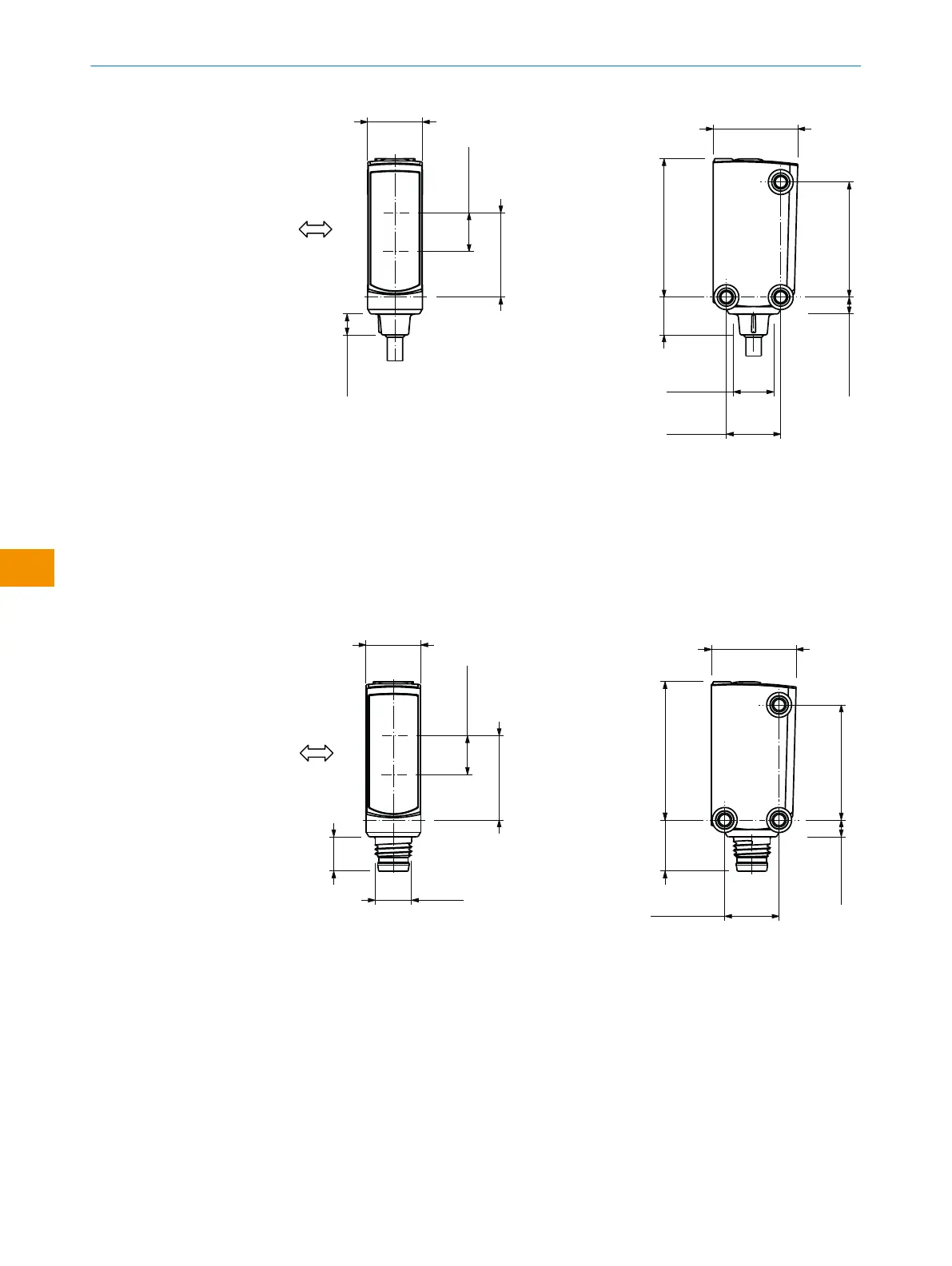

Figura 13: WTx4ST, cable de conexión
1
Orientación preferente del objeto
2
Centro del eje óptico del receptor
3
Centro del eje óptico del emisor
4
Conexión
5
Rosca de fijación M3
6
Elementos de control y de ajuste
12.1 (0.48)
M8x1
7.6 (0.3)
8.9 (0.35)
18.6 (0.73)
11.3 (0.44)
3.7
(0.15)
18.6 (0.73)
25.4 (1)
12 (0.47)
30.5 (1.2)
6
5
4
3
1
2
5 5
Figura 14: WTx4ST, conector macho M8
1
Orientación preferente del objeto
2
Centro del eje óptico del receptor
3
Centro del eje óptico del emisor
4
Conexión
5
Rosca de fijación M3
6
Elementos de control y de ajuste
INSTRUCCIONES DE USO
74
I N S T R U C C I O N E S D E U S O | WTB4S 8028211/2023/10/20 | SICK
Sujeto a cambio sin previo aviso
