WTB4Sx-xxxxxx2x, avec bouton poussoir rotatif

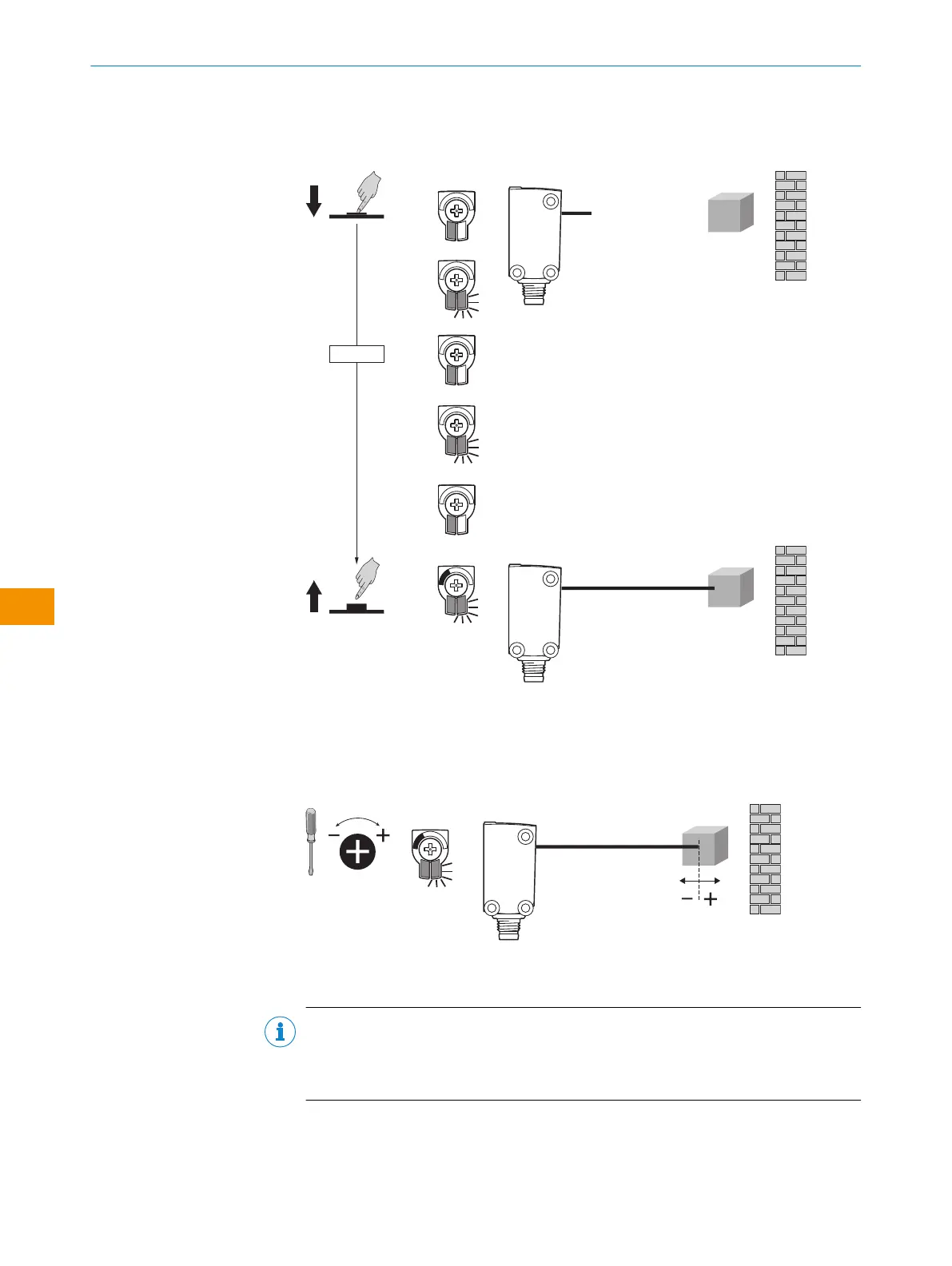

1. En appuyant sur le bouton d'apprentissage jusqu'à ce que la LED jaune clignote
(environ 1 à 3 secondes), on règle la distance de commutation.
1...3 sec.
2. Selon les exigences, il est possible de procéder à un réglage fin avec le potentio‐
mètre (sans appuyer sur le bouton d’apprentissage).
Rotation vers la droite: augmentation de la distance de commutation
Rotation vers la gauche: diminution de la distance de détection
La distance de détection peut également être réglée uniquement avec le potentio‐
mètre.
Nous recommandons de placer la distance de commutation dans l'objet. Après le
réglage de la distance de commutation, retirer l’objet de la trajectoire du faisceau,
ce qui élimine l’arrière-plan. La sortie numérique change (voir tableau 6).
REMARQUE
WTB4ST: après l'apprentissage, environ 1/3 du spot lumineux linéaire doit être
recouvert pour que le capteur commute - la sensibilité peut être réglée par rota‐
tion, de sorte que le capteur commute même en cas de couverture réduite.
✓
Le capteur est réglé et prêt à l’emploi.
