Siemens 7XV5653-0BA00

Geräteanschlüsse
Anordnung der Anschlüsse
[scbst7xv5653_front, 1, --_--]

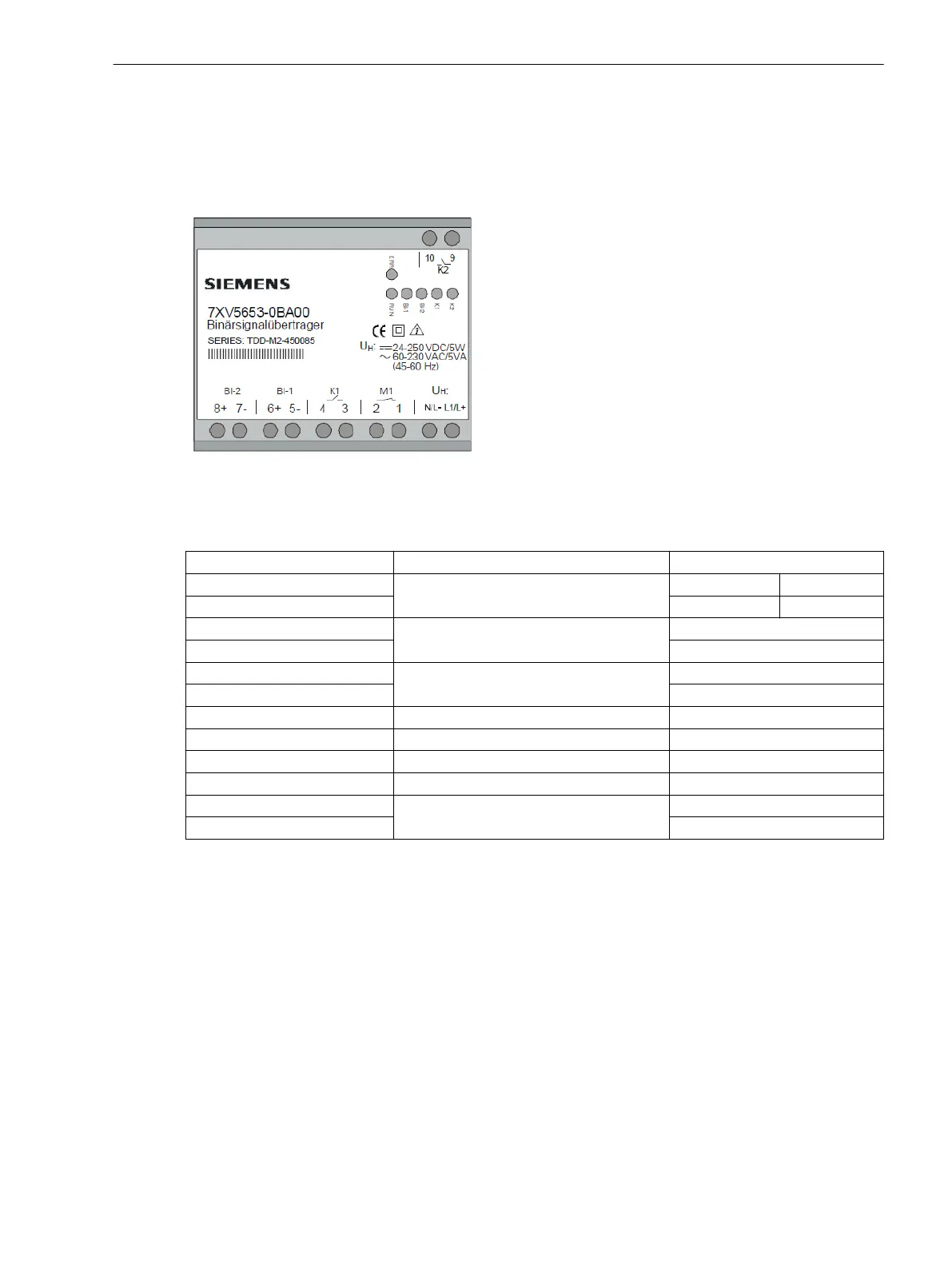

Bild 2-1 Frontansicht des Binärsignalübertragers
Tabelle 2-1 Belegung der Anschlussklemmen
Anschluss Bedeutung Abkürzung
L1/L+
Hilfsspannung U
H
DC: L+ AC: L1
N/L- DC: L- AC: N
1
Störmelderelaiskontakt M1
1 (Öffner)
2 2 (Öffner)
3
Kommandorelais K1
3 (Schließer)
4 4 (Schließer)
5- Binäreingang 1- BI-1-
6+ Binäreingang 1+ BI-1+
7- Binäreingang 2- BI-2-
8+ Binäreingang 2+ BI-2+
9
Kommandorelais K2
9 (Schließer)
10 10 (Schließer)
2.2
2.2.1
Aufbau des Gerätes
2.2 Geräteanschlüsse
Zubehör, Binärsignalübertrager 2-kanalig, Handbuch 15
C53000-G9050-C607-1, Ausgabe 09.2019
