Binärsignalübertragung mit Standleitungsmodem MT2834BLG
Im Folgenden werden die Einstellungen für eine Binärsignalübertragung über Standleitungsmodem
MT2834BLG (7XV5800-1AA00) bei 4-Draht-Betrieb (Firmware 3.16d) erläutert.
Einstellungen der DIP-Schalter am Standleitungsmodem
²
Stellen Sie vor der Initialisierung des Standleitungmodems die DIP-Schalter am Modem wie folgt ein:
[scbstdip3modem, 1, de_DE]

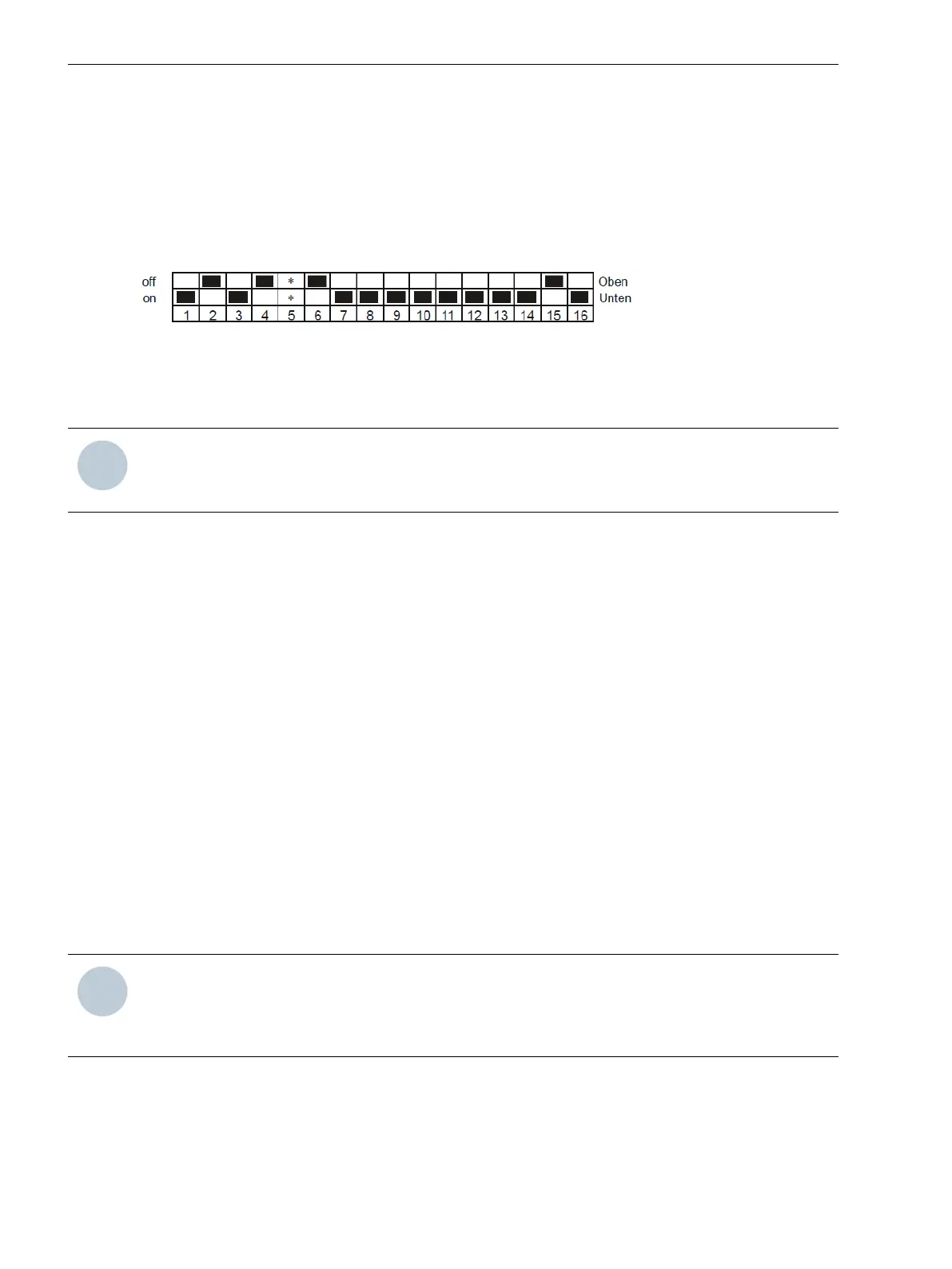

Bild 3-6 DIP-Schaltereinstellung
*) DIP-Schalter 5 bei Modem-1 auf off, bei Modem-2 auf on
HINWEIS
Zur Einstellung wird das Modem ausgeschaltet. Die geänderten Einstellungen werden nur beim Einschalten
des Modems übernommen.
Initialisieren des Standleitungmodems
²
Verbinden Sie den PC mit dem Modem über ein Modemkabel.
²
Initialisieren Sie die Modems vor der Inbetriebnahme. Nutzen Sie dazu ein Terminalprogramm, z.B.
Hyperterminal.
²
Senden Sie die folgenden AT-Befehle über das Hyperterminal zum Standleitungsmodem:
Für 19200 Bd: AT&F\E0#F0$SB19200$MB19200&E14&E3&W0↵
→ Das Modem antwortet über das Terminal mit OK.
Tabelle 3-3
Erklärung der AT-Befehle:
Befehl Bedeutung
&F = Werkseinstellungen laden
\E0 = Kein Echo
#F0 = Leitungsgeschwindigkeit konstant halten
$SB19200 = Feste Baud-Rate zum Endgerät (RS232-Schnittstelle)
$MB19200 = Feste Baud-Rate zwischen Modem-1 und Modem-2
&E14 = Datenkompression deaktiviert
&E3 = Flußkontrolle abschalten
&W0 = Einstellungen speichern
HINWEIS
Mit diesen Einstellungen wurde die Übertragung im 4-Draht-Betrieb erfolgreich getestet. Die gewählte
Baud-Rate muss an beiden Binärsignalübertragern eingestellt werden (siehe auch 2.6 Baud-Raten und
Datenformate).
Stecker und Kabel für den 4-Draht-Standleitungsbetrieb
²
Verwenden Sie für den 4-Draht-Standleitungsbetrieb die mitgelieferten Kabel mit dem Aufdruck Mietlei-
tung.
²
Schließen Sie den RJ11-Stecker an die mit LEASED gekennzeichnete Buchse an.
