RS232-Schnittstelle und DIP-Schalter

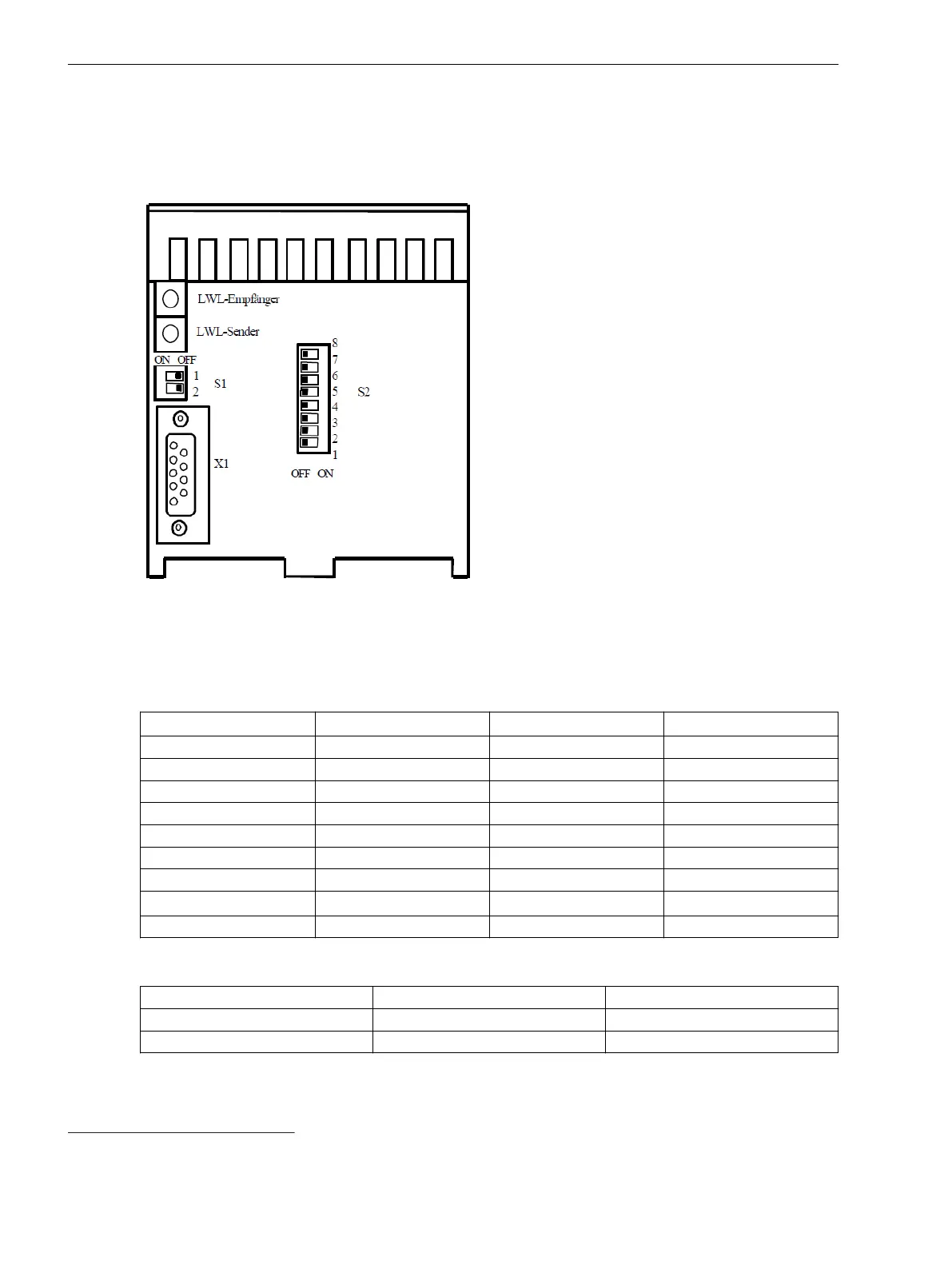

In der folgenden Grafik ist die Lage der RS232-Schnittstelle und der DIP-Schalter von vorn zu sehen. Die DIP-
Schalter S1 und S2 können von außen geschaltet werden.
[scswitchpos7xv5653, 1, de_DE]
Bild 2-2
Lage der RS232-Schnittstelle und DIP-Schalter
RS232-Schnittstelle X1
Tabelle 2-2
Anschlussbelegung der RS232-Schnittstelle X1, 9-polige D-Sub-Buchse
Pin Beschreibung Abkürzung
Richtung als DTE
1
1 – – nicht belegen
2 Empfangsdaten RxD Ein
3 Sendedaten TxD Aus
4 – – nicht belegen
5 Signalmasse GND –
6 – – –
7 Signalmasse GND –
8
2
Umschalt Umschalt Ein
9 – – –
Tabelle 2-3 Eigenschaften von X1, Pin 8:
Umschalt Bedeutung Kommentar
Nicht beschaltet Verbindung LWL aktiv Pin 8 offen
Umschalt = Masse Verbindung RS232 aktiv Brücke Pin 8 - Pin 7
2.3
1
Data Terminal Equipment
2
Eigenschaften siehe Tabelle 2-3
Aufbau des Gerätes
2.3 RS232-Schnittstelle und DIP-Schalter
16 Zubehör, Binärsignalübertrager 2-kanalig, Handbuch
C53000-G9050-C607-1, Ausgabe 09.2019
