Siemens 7XV5653-0BA00

Übertragungsarten
Mit dem Binärsignalübertrager können 2 Binärsignale erfasst und über LWL-Strecken mit Multimode-Lichtwel-
lenleiter bis 3 km direkt übertragen werden. In der Gegenstation werden die Binärsignale über Relaiskontakte
ausgegeben. Für die Übertragung mit Singlemode-Lichtwellenleiter bis 100 km steht ein Repeater 7XV5461
zur Verfügung.
[dw_application_binary_transducer_BSUE, 1, de_DE]

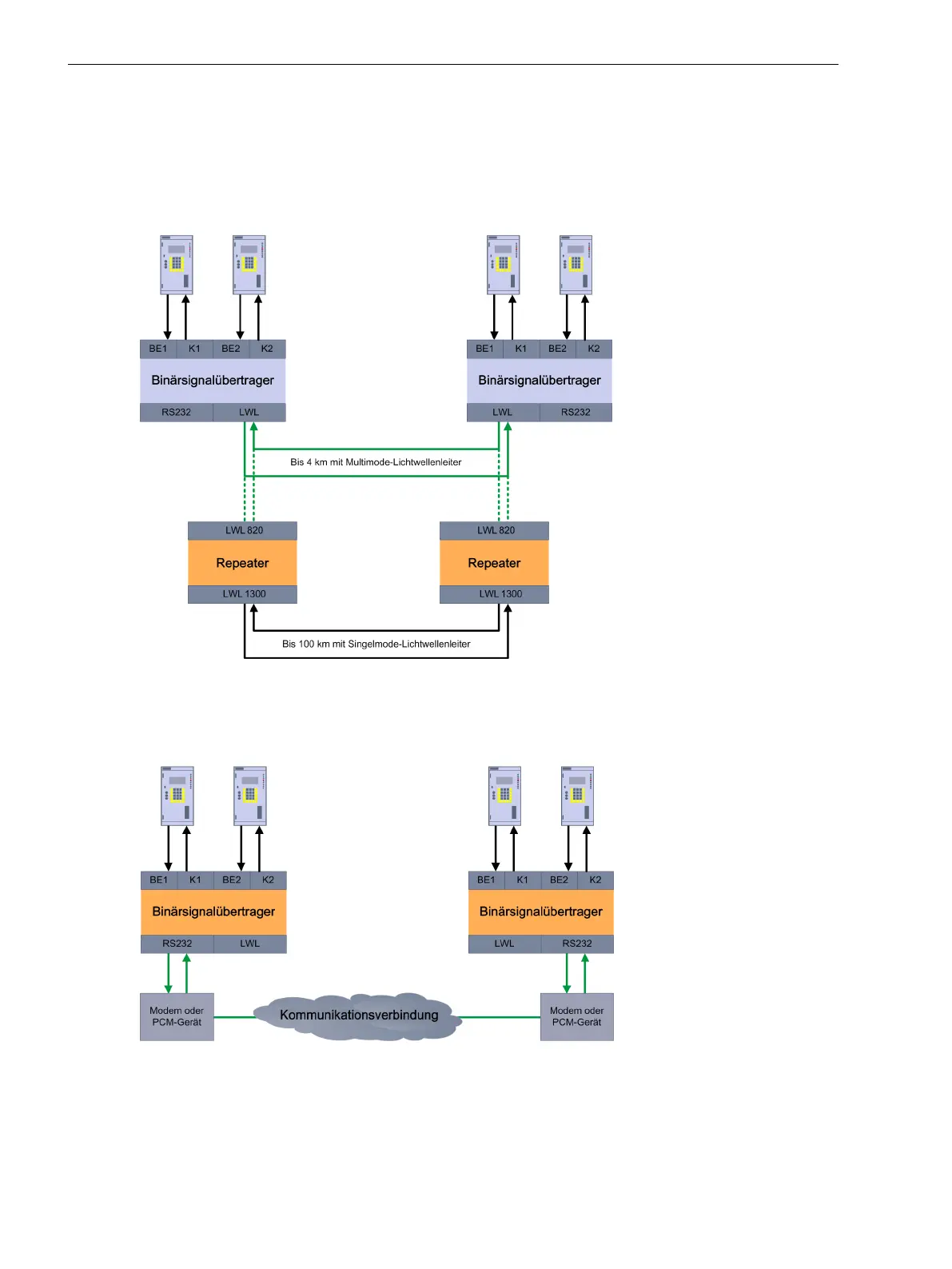

Bild 3-1
Übertragung mit Lichtwellenleiter
Nach Anschluss an die RS232-Schnittstellen kann die Übertragung ebenso über Modems oder PCM-Geräte
erfolgen.
[dw_application_binary_transducer_digitale-comm, 1, de_DE]
Bild 3-2 Übertragung über Modems oder PCM-Geräte
Verbindungskabel Modem - Binärsignalübertrager 7XV5653
Das Kabel vom Modem (25-polige Stift) zum Binärsignalübertrager (9-polige Stift) hat folgende Verbindungen
und Brücken:
3.1
Anwendungsbeispiele
3.1 Übertragungsarten
