[dw_verbindung-Brücken_vom_Modem-Binärsignalüberträger, 1, de_DE]

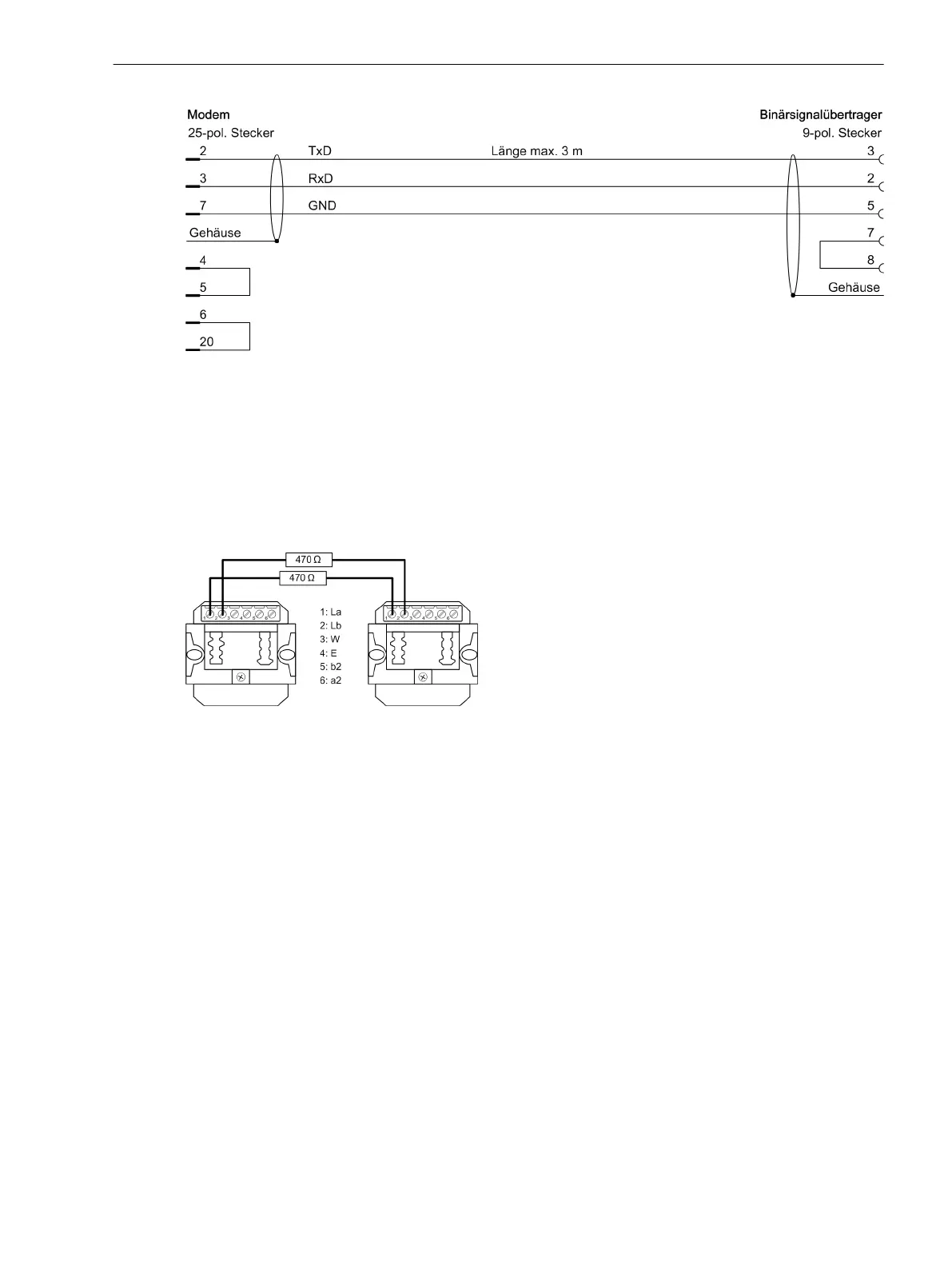

Bild 3-3 Belegung Anschlusskabel
Verbindungsaufbau von Modems
Die Modems dürfen bei Test-/Laboraufbauten nicht direkt über die Fernmeldeanschlüsse miteinander
verbunden werden. In diesem Fall hätte die Verbindungsleitung einen sehr kleinen Widerstand. Dadurch
könnten Übertragungsfehler auftreten, da der Empfänger des Modems übersteuert wird.
Siemens empfiehlt, deshalb einen Widerstand mit 470 Ω in jede der Verbindungen zu installieren (siehe
folgendes Bild).
[dw_verbindungswiderstände, 1, de_DE]
Bild 3-4 Verbindungswiderstände
Anwendungsbeispiele
3.1 Übertragungsarten
Zubehör, Binärsignalübertrager 2-kanalig, Handbuch 25
C53000-G9050-C607-1, Ausgabe 09.2019
