Binärsignalübertragung mit Standleitungsmodem LOGEM928 und
LGH28.8D
Im Folgenden werden die Einstellungen für eine Binärsignalübertragung über Standleitungsmodem
LOGEM928 und LGH28.8D (Firmware 4.13) bei 2-Draht-Betrieb erläutert.
Einstellungen der DIP-Schalter am Standleitungsmodem
²

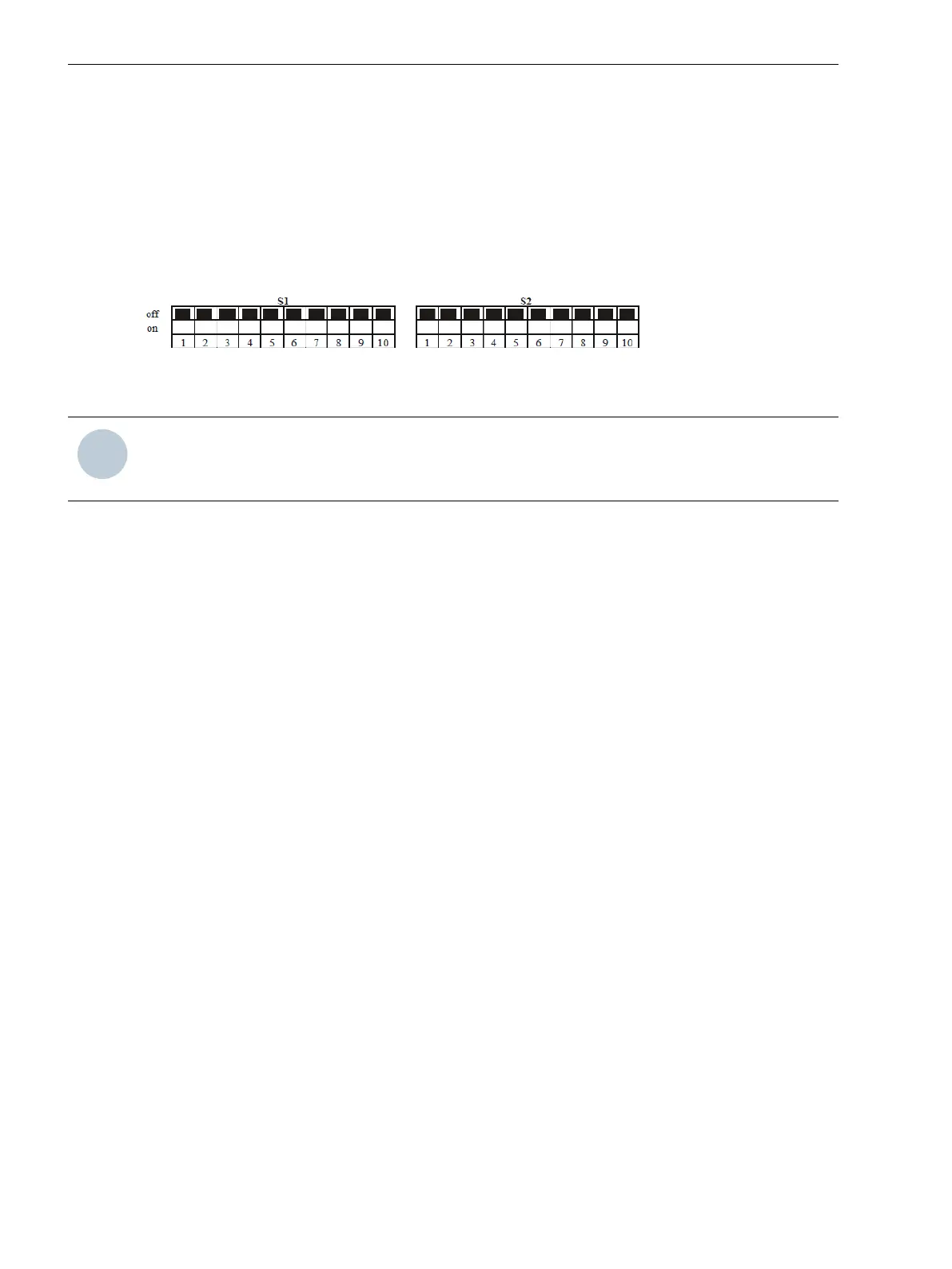

Stellen Sie vor der Initialisierung des Standleitungmodems die DIP-Schalter am Modem wie folgt ein:
[scbstdipmodem, 1, --_--]
Bild 3-5 DIP-Schaltereinstellung
HINWEIS
Zur Einstellung wird das Modem ausgeschaltet. Die geänderten Einstellungen werden nur beim Einschalten
des Standleitungmodems übernommen.
Initialisieren des Modems
²
Verbinden Sie den PC mit dem Modem über ein Modemkabel.
²
Initialisieren Sie die Modems vor der Inbetriebnahme. Nutzen Sie dazu ein Terminalprogramm, z.B.
Hyperterminal.
²
Führen Sie vor der Initialisierung am Modem einen Reset durch, halten Sie dazu die Taste beim
Zuschalten der Hilfsspannung solange bis die LED A/O blinkt.
²
Senden Sie die folgenden AT-Befehle über das Hyperterminal zu dem Modem A und wiederholen Sie das
Vorgehen für Modem B:
Für 19200 Bd:
Modem A: AT &F0 \N0 \Q0 &D0 F40 S51=11 %C0 S20=0 &L2 E0 Q1 &W↵
Modem B: AT &F0 \N0 \Q0 &D0 F40 S51=11 %C0 S20=0 &L3 E0 Q1 &W↵
→ Das jeweilige Modem antwortet über das Terminal mit OK.
Tabelle 3-1
Erklärung der AT-Befehle:
Befehl Bedeutung
&F0 = Werkseinstellungen laden
\N0 = Normal Mode (ohne Datenkompression, ohne Fehlerkorrektur)
\Q0 = Keine Flusskontrolle
&D0 = Steuerleitung S1/108 wird ignoriert
F40 = Übertragungsverfahren V.34
S51=11 = Feste Baud-Rate zum Endgerät (RS232-Schnittstelle)
%C0 = Keine Datenkompression
S20=0 = Zeichen in der Kommandophase ignorieren
&L2 = Rufendes Modem
&L3 = Annehmendes Modem
E0 = Kein Echo
Q1 = Ergebniscodes ausschalten
&W = Einstellungen im EEPROM speichern
3.2
Anwendungsbeispiele
3.2 Binärsignalübertragung mit Standleitungsmodem LOGEM928 und LGH28.8D
26 Zubehör, Binärsignalübertrager 2-kanalig, Handbuch
C53000-G9050-C607-1, Ausgabe 09.2019
