Schaltschwellen der Binäreingänge
Um die Schaltschwelle der Binäreingänge zu ändern, muss der Binärsignalübertrager geöffnet und Steckbrü-
cken geändert werden.
Zum Umstecken der Steckbrücken müssen Sie folgende Arbeitsschritte durchführen:
GEFAHR
Gefahr durch hohe Berührungsspannungen.
Nichtbeachtung hat Tod oder schwere Körperverletzung zur Folge.
²
Die Arbeiten dürfen nur von elektrotechnisch qualifiziertem Personal vorgenommen werden, das mit
den Sicherheitsbestimmungen und Vorsichtsmaßnahmen vertraut ist und diese befolgt.
²
Die Arbeiten dürfen Sie niemals beim Vorhandensein gefährlicher Spannungen durchführen.
²
Schalten Sie die Anlage (Schaltschrank, Schalttafel), in der das Gerät betrieben werden soll, während
der Anschlussarbeiten spannungslos.
²
Schalten Sie das Gerät spannungslos.
²
Drücken Sie zum Öffnen des Gehäusedeckels die Schnappnasen vorsichtig mit einem kleinen Schrauben-
dreher in das Geräteinnere.
²
Entfernen Sie den Gehäusedeckel.
²
Setzen Sie die Steckbrücken gemäß Tabelle 2-7.
HINWEIS
Das Ziehen oder Stecken einzelner Baugruppen unter Spannung ist unzulässig. Im ausgebauten Zustand
sind manche Bauelemente elektrostatisch gefährdet. Beachten Sie bei der Handhabung die EGB-
Vorschriften (Elektrostatisch Gefährdete Bauelemente). Im eingebauten Zustand besteht keine Gefährdung
für die Bauelemente.
[scswitchthreshBI7xv5653, 1, --_--]

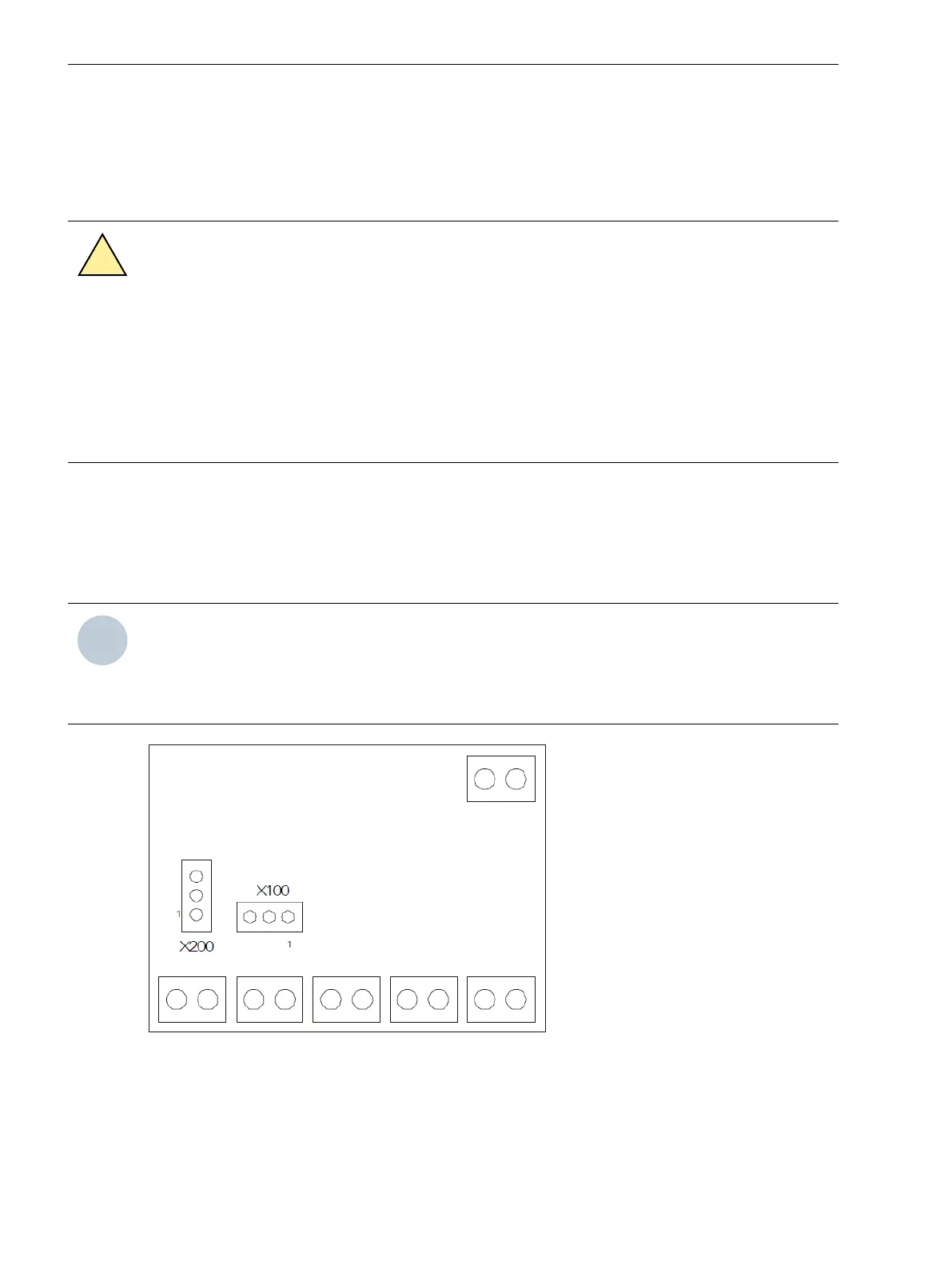

Bild 2-3 Anordnung der Steckbrücken
