Siemens Echomax XCT Series

7ML19985QM82 XPS/XCT-sarjan anturit – KÄYTTÖOPAS sivu SU-9
Suomi

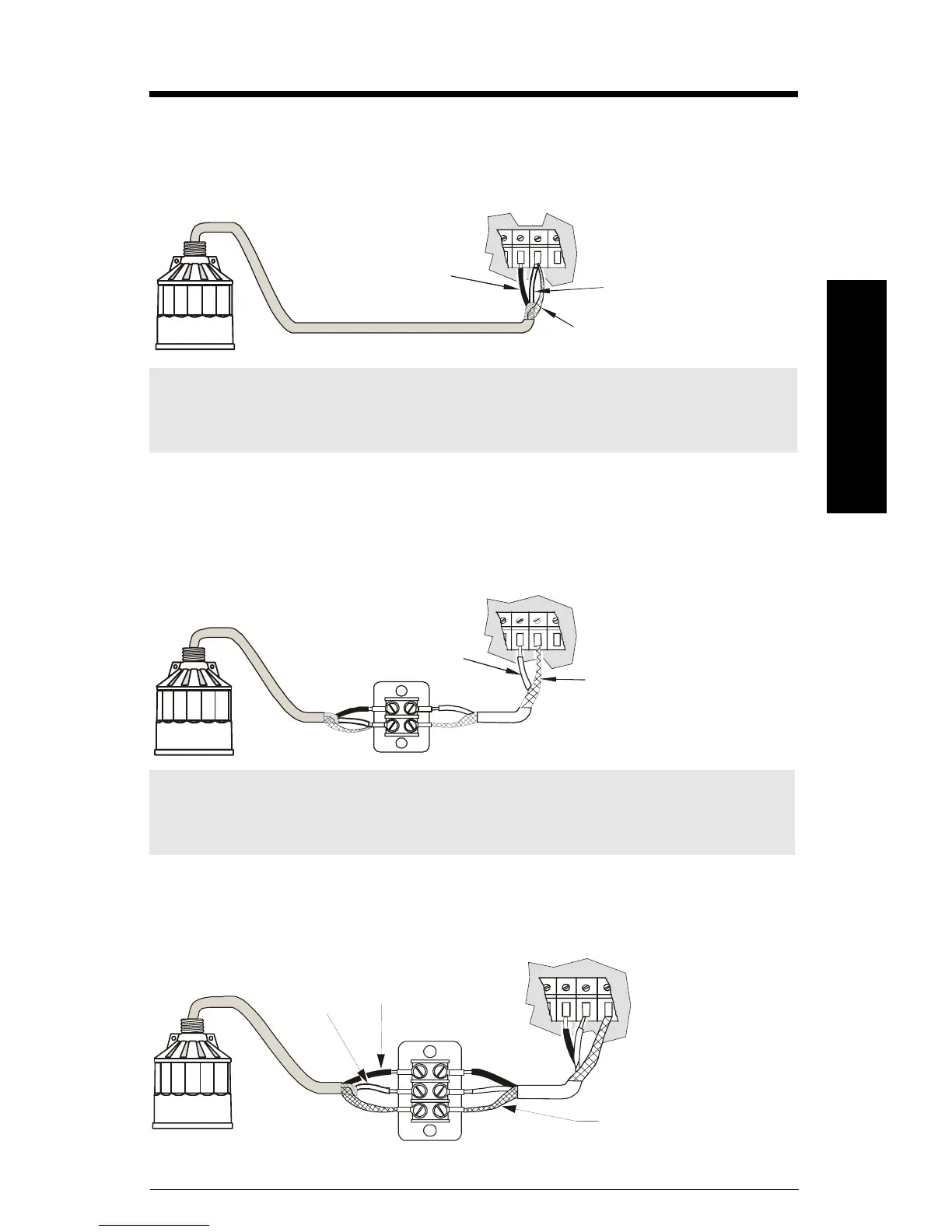

Liitäntä
Suora liitäntä
Liitä anturi suoraan Milltronics-lähetin-vastaanottimeen kaksijohtimisella suojatulla kaapelilla.
Koaksiaaliliitäntä
Liitä anturi Siemens Milltronics -lähetin-vastaanottimen käyttämällä asennusrasiaa ja RG–62
A/U -koaksiaalikaapelia. Tämä järjestely sopii yhdistelmäjohdotuksiin, joiden pituus on
enintään 365 m (1200 ft).
Kaksijohtiminen jatke
(ainoastaan EnviroRanger ERS 500, MultiRanger 100/200 ja HydroRanger 200)
Huomautus: Liitettäessä anturia EnviroRanger ERS 500 -, MultiRanger 100/200 - tai
HydroRanger 200 -laitteeseen kaapelin musta johdin, valkoinen johdin ja suojausjohdin on
kaikki liitettävä erikseen. ÄLÄ YHDISTÄ valkoista johdinta ja suojausjohdinta keskenään.
Huomautus: Liitettäessä anturia EnviroRanger ERS 500 -, MultiRanger 100/200 - ja
HydroRanger 200 -laitteisiin EI SAA käyttää koaksiaalikaapelia. Katso oikea menettely alla
olevasta kaaviosta.
valk
musta
nielu/suoja
jatka kaapelia käyttäen RG-62 A/U -
koaksiaakaapelia
valk
nielu/suoja
valk
musta
asennusrasia
nielu/suoja
jatka kaapelia käyttämällä
18 AWG:n suojattua/
kierrettyä parikaapelia
