Siemens Echomax XCT Series User Manual

7ML19985QM82 Sensores XPS/XCT – MANUAL DE OPERACIÓN Página ES-9
Español

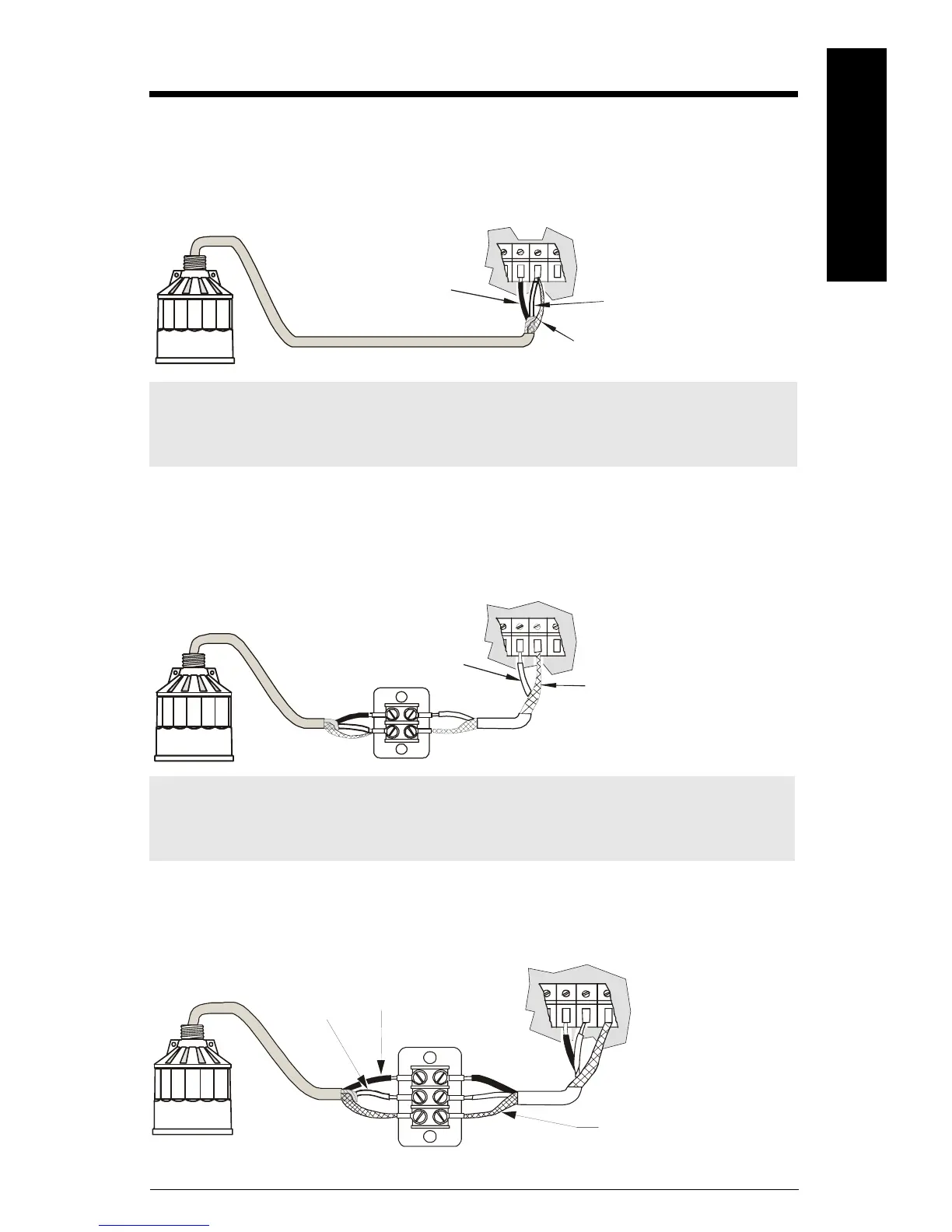

Interconexiones
Conexión directa
Utilizar un cable de 2 conductores blindado para conectar el sensor al transmisor Milltronics
directamente.
Conexión coaxial
Utilizar una caja de conexiones y un cable coaxial RG-62 A/U para conectar el sensor y un
transmisor Siemens Milltronics. Con este tipo de instalación se admiten separaciones de
hasta 365 m (1200 ft).
Extensión 2 hilos
(sólo para transmisores EnviroRanger ERS 500, MultiRanger 100/200 y
HydroRanger)
Nota: Para conectar el sensor y un transmisor EnviroRanger ERS 500, MultiRanger 100/
200, o HydroRanger 200 conectar el cable blanco, negro y el blindaje separadamente. Es
imprescindible NO conectar el cable blanco y el blindaje juntos.
Nota: Es imprescindible NO utilizar cable coaxial para conectar el sensor y un
transmisor EnviroRanger ERS 500, MultiRanger 100/200, y HydroRanger 200. Para más
detalles véase el diagrama a continuación.
blanco
negro
drenaje/blindaje
Para extensiones de cables, utilizar
cable coaxial RG-62 A/U
blanco
drenaje/blindaje
blanco
negro
caja de conexión
drenaje/blindaje
Para extensiones de cables,
utilizar cable de par trenzado/
apantallado 18 AWG
