7ML19985QM82 Transdutores Séries XPS/XCT – MANUAL DE FUNCIONAMENTO Página PT-7
Português

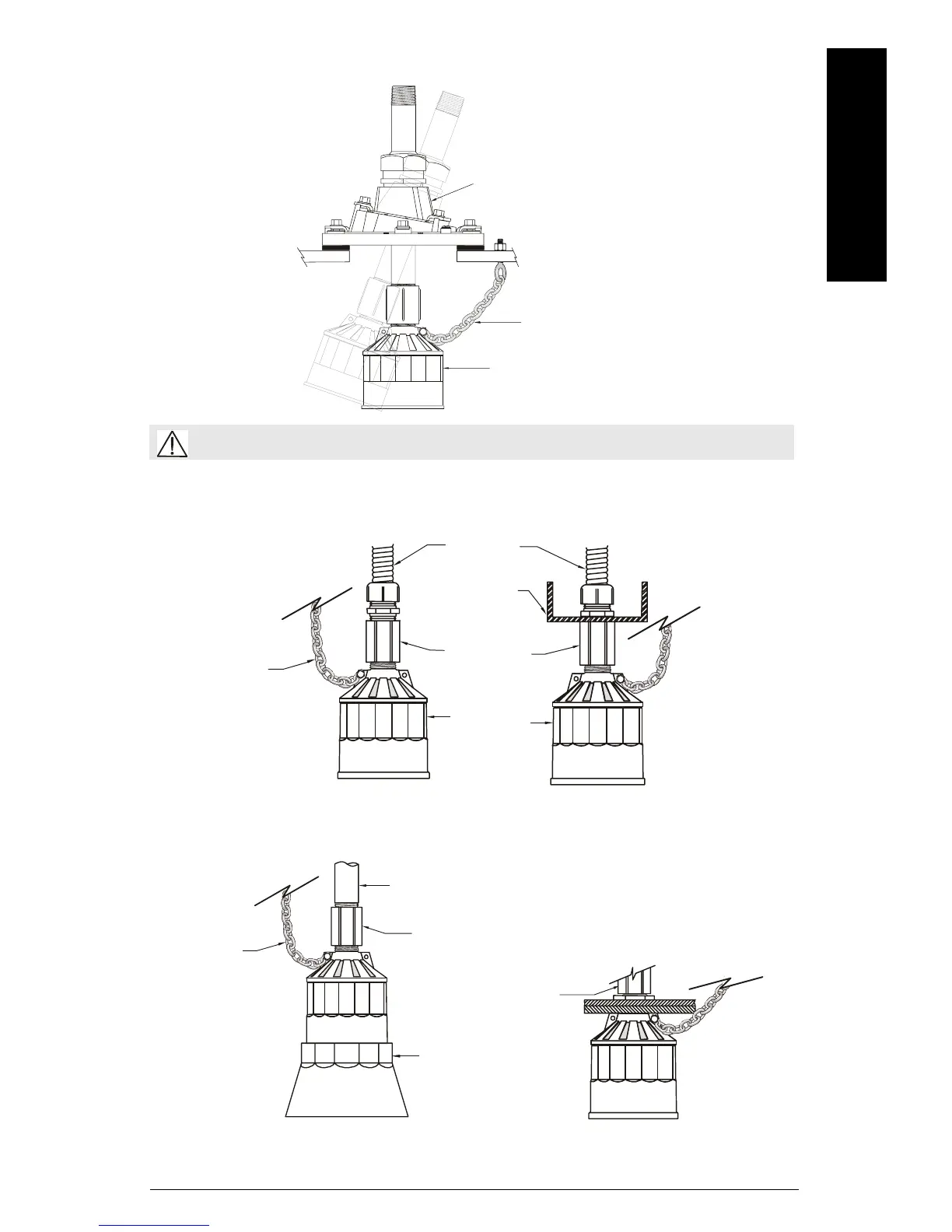

Montagem – Aplicações com Sólidos
Montagem – Aplicações com Líquidos
AVISO: Uma instalação incorrecta pode resultar na perda de pressão do processo.
Apontador Auxiliar (modelo típico)
transdutor
corrente de segurança
tubo
flexível
calha em aço
acoplamento
transdutor
corrente de
segurança
Tubo Flexível
Suporte
Submersível Contraplacado
corrente de
segurança
tubo rígido
metálico
acoplamento
protecção contra
submersão
Transdutor com protecção contra submersão, usada em
aplicações onde sejam possíveis inundações.
A montagem em contraplacado
proporciona um excelente
isolamento, mas deve ser
suficientemente rígida para evitar a
flexão, se sujeita a carga.
Os transdutores montados
em tubo flexível não devem
ser sujeitos a ventos,
vibrações ou choques.
