7ML19985QM82 Trasduttori serie XPS/XCT – MANUALE OPERATIVO Pagina IT-7
Italiano

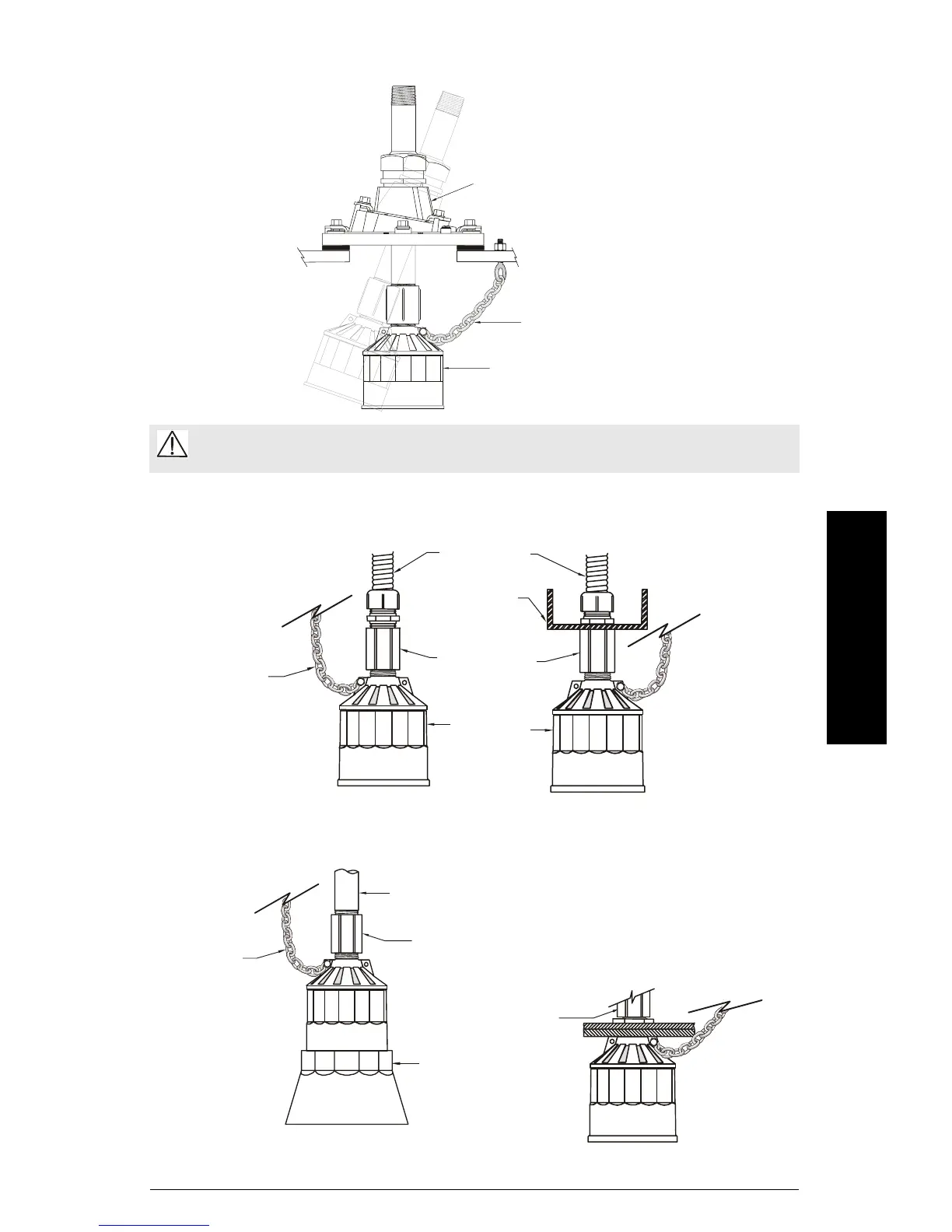

Montaggio – Applicazioni in solidi
Montaggio – Applicazioni in liquidi
ATTENZIONE: L'installazione erronea può provocare un calo di pressione nel
processo.
Easy Aimer (modello
generalmente utilizzato)
trasduttore
catena di sicurezza
tubo flessibile
supporto di
acciaio
accoppiamento
trasduttore
catena di
sicurezza
Tubo flessibile
Piastra-supporto
Sommergibile Placca di legno
catena di
sicurezza
tubo di metallo
rigido
accoppiamento
trasduttore
sommergibile
Esecuzione sommergibile per applicazione dove è
possibile che il trasduttore venga sommerso.
Il montaggio tramite placca di legno
consente un'ottima isolazione.
Tuttavia la placca deve essere
abbastanza rigida da non presentare
flessioni sotto carico.
I trasduttori montati tramite
tubo flessibile non vanno
esposti al vento o alle
vibrazioni.
