Siemens Echomax XCT Series

Pagina NE-8 XPS/XCT serie transducers – BEDIENINGSHANDLEIDING 7ML19985QM82
Nederlands
Montage – Vloeistoftoepassingen (vervolgd)
Installatie
• Leg de bekabeling niet open. Voer de kabel afzonderlijk door een geaarde metalen goot
voor een optimale isolatie tegen elektrische ruis. Dicht alle schroefdraadaansluitingen af
om indringen van vocht te voorkomen.
• Leg de kabel niet in de buurt van kabels met hoge spanningen of stromen, contactors, en
microprocessorgestuurde gelijkrichters. Bij drukdichte toepassingen, de transducers
handvast, plus ½ slag tot 1½ slagen extra aandraaien.
• PTFE tape of andere geschikt afdichtmiddel kan worden gebruikt als hulpmiddel voor het
afdichten van de schroefdraden voor gebruik in druktoepassingen.
Opmerking: De installatie mag uitsluitend worden uitgevoerd door gekwalificeerd
personeel en in overeenstemming met lokale regelgeving.
WAARSCHUWING: Probeer nooit de procesaansluiting los te draaien, te
verwijderen of te demonteren terwijl de tank onder druk staat.

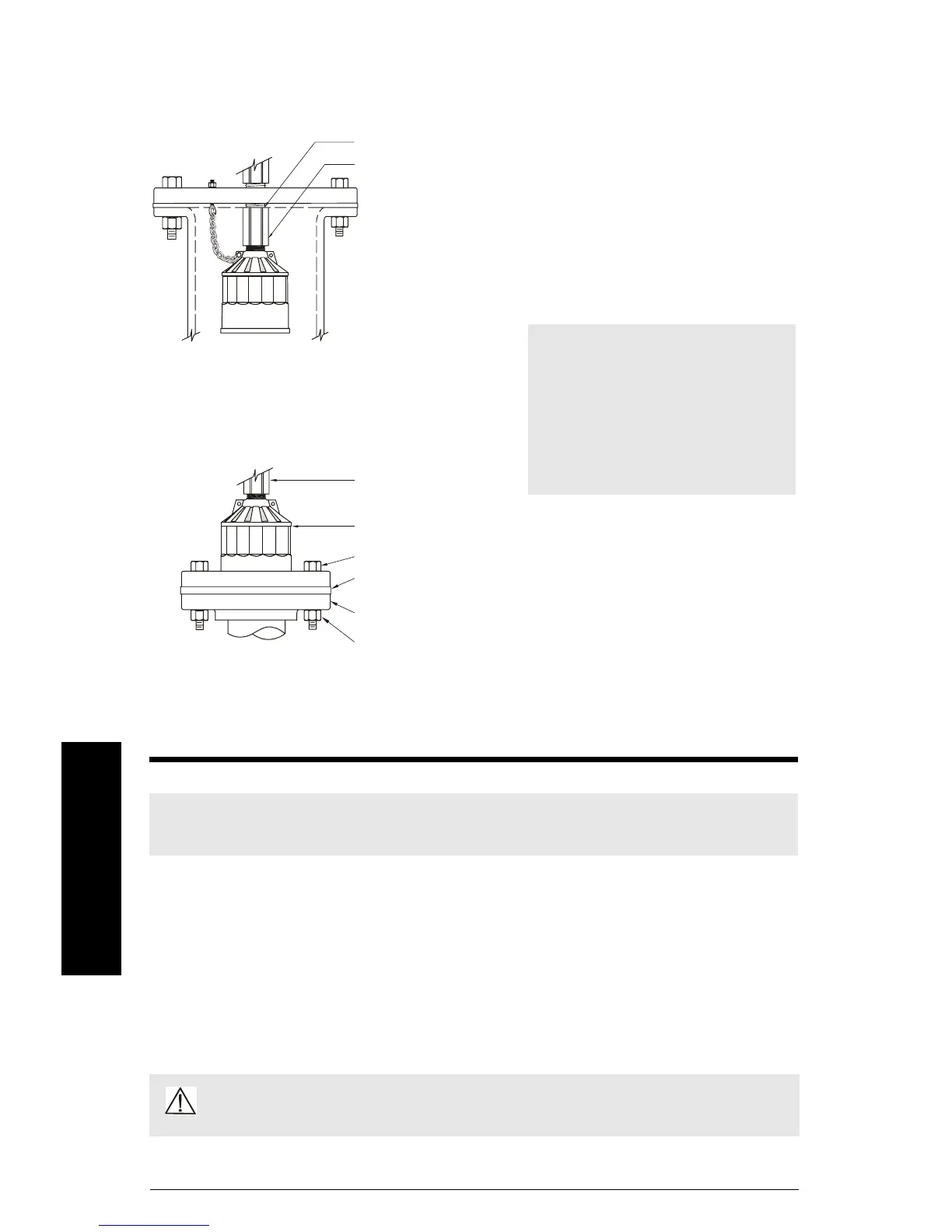

Flens
koppeling
bout
pakking
door klant geleverde flens, alleen met vlak oppervlak
Door klant geleverde standpijp met flens. Wanneer een metalen flens op een standpijp moet worden
gelast, raadpleeg dan Vloeistoftoepassingen - Standpijpen in de
Transducer-toepassingenhandleiding .
af-fabriek met flens uitgevoerde transducer
moer
Blinde flens
nippel op blinde flens gelast
koppeling
Flens, pakking en
bevestigingsmateriaal
geleverd door klant.
Opmerking: Draai de flensbouten
gelijkmatig aan om een goede
afdichting te waarborgen tussen
de flenzen.
Opgelet: Het overmatig aanhalen
kan de prestaties negatief
beïnvloeden.
