Siemens Echomax XCT Series

7ML19985QM82 Sensores XPS/XCT – MANUAL DE OPERACIÓN Página ES-7
Español

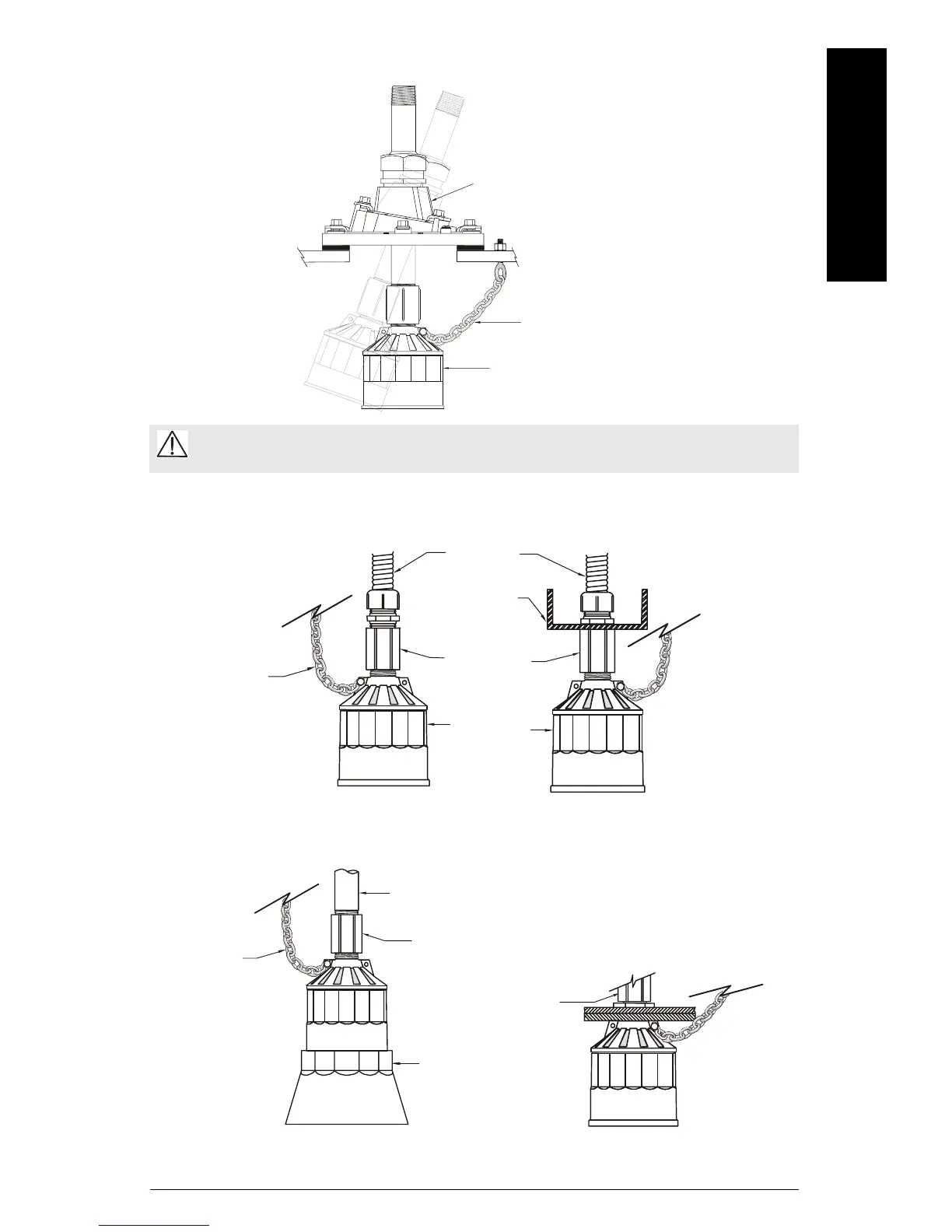

Montaje - Aplicaciones con sólidos
Montaje - Aplicaciones con líquidos
ADVERTENCIA: La instalación incorrecta puede provocar una caída de presión del
proceso.
Brida de fijación Easy Aimer
(modelo gen. utilizado)
sensor ultrasónico
cadena de seguridad
conducto
flexible
perfil de
acero
acoplamiento
sensor
cadena de
seguridad
Conducto flexible
Soporte
Vaina anti inundación Madera contrachapada
cadena de
seguridad
tubo de metal
rígido
acoplamiento
vaina anti
inundación
El sensor con vaina anti inundación se utiliza en
aplicaciones con riesgo de inmersión.
El soporte de madera contrachapada
ofrece un excelente aislamiento
(debe ser rígido).
El sensor suspendido no
debe exponerse al viento
ni a vibraciones.
